Spezifikation im Überblick
-
Max. Messabweichung
Massefluss: ±0.5%
-
Messbereich
0 to 150 kg/min (0 to 330 lb/min)
-
Messstofftemperaturbereich
–50...+150 °C (–58...+302 °F)
-
Max. Prozessdruck
350 bar (5080 psi)
-
Messstoffberührende Materialien
Messrohr: 1.4435 (316L)
Anschluss: 1.4404 (316)
Anwendungsgebiet

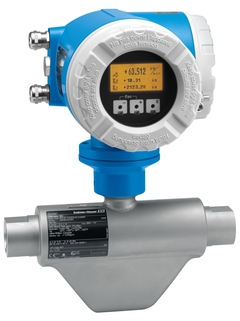

CNGmass DCI wurde speziell für die Betankung mit umweltfreundlichem Erdgas (CNG) entwickelt. Das abgegebene Erdgasvolumen kann genau gemessen und direkt vor Ort angezeigt werden. Das Gerät kann von außen per „Touch Control“ bedient werden und somit auch während Wartungsarbeiten. Für den optimalen Datenaustausch steht eine Modbus-Schnittstelle zur Verfügung.
Messprinzip arbeitet unabhängig von physikalischen Messstoffeigenschaften wie Viskosität und Dichte
Genaue Messung von komprimiertem Erdgas (CNG) unter hohem Druck in Betankungsanwendungen.
Geräteeigenschaften
Durchflussraten bis 150 kg/min (330 lb/min)
Prozessdruck bis 350 bar (5080 psi)
Berstscheibe vorhanden
Robustes, ultrakompaktes Messumformergehäuse
Impulsausgang und Modbus RS485
Messumformer für den Eichbetrieb
Vorteile
Hervorragende Betriebssicherheit – zuverlässig auch unter extremen Prozessbedingungen
Weniger Prozessmessstellen – multivariable Messung (Durchfluss, Dichte, Temperatur)
Platzsparende Montage – keine Ein-/Auslaufstrecken
Hohe Flexibilität bei Systemintegration – breites Spektrum an Kommunikationsschnittstellen
Schnelle Inbetriebnahme – vorkonfigurierte Geräte
Automatische Datenwiederherstellung im Servicefall
Videos
Erfolgsstorys
-
Perfekt für Basisanwendungen
- Einfachste Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Optimierter Leistungsumfang für Standardanwendungen
- Einfache Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Maximaler Leistungsumfang für breiten Einsatzbereich
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Höchster Nutzen durch Spezialisierung auf Anwendung
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
Variabel
| FLEX Auswahl | Leistungsumfang | Einfache Auswahl |
|---|---|---|
Fundamental Auswahl Perfekt für Basisanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Lean Auswahl Optimierter Leistungsumfang für Standardanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Extended Auswahl Maximierte Effizienz in Standardanwendungen im Life Cycle |
Leistungsumfang
|
Einfache Auswahl
|
Xpert Auswahl Herausragende Leistung für besondere Anwendungen |
Leistungsumfang
|
Einfache Auswahl
Variabel |
Beliebteste Downloads
-
-
Betriebsanleitung (BA)
CNGmass DCI MODBUS RS485 Betriebsanleitung
Deutsche Version - 03/2016
Coriolis-Durchflussmessgerät Für CNG-Betankung (Compressed Natural Gas)
EN DE 01/03/201618/09/201501/01/2010Sprache:
Deutsch
Version:
01/03/2016
Dateigröße:
2.2 MB
Dateiname:
BA00140DDE_1416.pdf
-
-
-
Technische Information (TI)
CNGmass DCI Technische Information
Deutsche Version - 03/2016
Coriolis-Durchflussmessgerät Das Durchflussmessgerät für Betankungsanwendungen mit nahtloser Systemintegration
EN DE 01/03/201601/08/201501/01/2010Sprache:
Deutsch
Version:
01/03/2016
Dateigröße:
627.1 KB
Dateiname:
TI00098DDE_1416.pdf
-
52 Dokumente
-
-
Technische Information (TI)
CNGmass DCI Technische Information
Coriolis-Durchflussmessgerät Das Durchflussmessgerät für Betankungsanwendungen mit nahtloser Systemintegration
EN DE 01/03/201601/08/201501/01/2010Sprache:
Deutsch
Version:
01/03/2016
Dateigröße:
627.1 KB
Dateiname:
TI00098DDE_1416.pdf
-
-
-
Betriebsanleitung (BA)
CNGmass DCI HART Betriebsanleitung
Coriolis-Durchflussmessgerät Für CNG-Betankung (Compressed Natural Gas)
EN DE 01/03/201618/09/201501/01/2010Sprache:
Deutsch
Version:
01/03/2016
Dateigröße:
1.5 MB
Dateiname:
BA00138DDE_1416.pdf
-
-
-
Betriebsanleitung (BA)
CNGmass DCI MODBUS RS485 Betriebsanleitung
Coriolis-Durchflussmessgerät Für CNG-Betankung (Compressed Natural Gas)
EN DE 01/03/201618/09/201501/01/2010Sprache:
Deutsch
Version:
01/03/2016
Dateigröße:
2.2 MB
Dateiname:
BA00140DDE_1416.pdf
-
-
-
Geräteparameter (GP)
CNGmass DCI MODBUS RS485 Beschreibung Geräteparameter
Coriolis-Durchflussmessgerät Für CNG-Betankung (Compressed Natural Gas)
EN DE 18/09/201501/01/2010Sprache:
Deutsch
Version:
18/09/2015
Dateigröße:
1.1 MB
Dateiname:
GP00003DDE_1315.pdf
-
-
-
Geräteparameter (GP)
CNGmass DCI HART Beschreibung Geräteparameter
Coriolis-Durchflussmessgerät Für CNG-Betankung (Compressed Natural Gas)
EN DE 18/09/201501/01/2010Sprache:
Deutsch
Version:
18/09/2015
Dateigröße:
1 MB
Dateiname:
GP000001DDE_1315.pdf
-
-
-
Kurzanleitung (KA)
CNGmass DCI Kurzanleitung
Coriolis-Massedurchfluss-Messsystem
EN DE 01/01/2010Sprache:
Deutsch
Version:
01/01/2010
Dateigröße:
601.1 KB
Dateiname:
KA044DDE_1009.pdf
-
-
-
Einbauanleitung (EA)
Replacing amplifier board Installation Instructions
Promag 50, 51, 53, 55, Promass 40, 80, 83, 84, Cubemass DCI 8CN, CNGmass DCI 8DF, Prosonic Flow 90, 93, t-mass 65
EN DE 15/11/201805/08/2014Sprache:
Englisch
Version:
15/11/2018
Dateigröße:
393.9 KB
Dateiname:
EA00064DA2_1518.pdf
-
-
-
Einbauanleitung (EA)
Repair kit cover remote version Installation Instructions
Promag 10, 50,51, 53, 55, 400, 800, Promass 80, 83, 84, CNGmass DCI, Cubemass DCI, Prosonic Flow 92 F, t-mass 65
EN DE 01/10/201813/11/201418/04/2014Sprache:
Englisch
Version:
01/10/2018
Dateigröße:
216.9 KB
Dateiname:
EA01108DA2_0318.pdf
-
-
-
Einbauanleitung (EA)
Replacing interface parts Installation Instructions
Promass 40, 80, 83, 84, Cubemass 8CN, CNGmass 8DF
EN DE 01/04/201917/11/2011Sprache:
Englisch
Version:
01/04/2019
Dateigröße:
787.5 KB
Dateiname:
EA00036DA2_1519.pdf
-
-
-
Einbauanleitung (EA)
Replacing cover and O-ring Installation Instructions
romag 10, 23, 50, 51, 53, 55, 400, 800, Promass 40, 80, 83, 84, 8ME, CNGmass 8FF, LPGmass 8FE, Cubemass 8CM, Prosonic Flow 90, 91,9 2, 93, t-mass 65,Prowirl 72, 73
EN DE 01/10/201828/06/2012Sprache:
Englisch
Version:
01/10/2018
Dateigröße:
520.1 KB
Dateiname:
EA00098DA2_1518.pdf
-
Ersatzteile nach Nummer in Zeichnung suchen
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Set NTP 40/8X/65 220V REx000
-
Hilfsenergie
ZeichnungsnummerBestellcodeF50098557 -
-
Set NTP 40/8X 220V REx000 HE
-
Hilfsenergie
ZeichnungsnummerBestellcodeF71039431 -
-
Set NTP 40/8X/65 220V REx120 Ex
-
Hilfsenergie
ZeichnungsnummerBestellcodeF50098558 -
-
Set NTP 8X 220V REx120 HE Ex
-
Hilfsenergie
ZeichnungsnummerBestellcodeF71039432 -
-
Set NTP 40/8X/65 24V REx000
-
Hilfsenergie
ZeichnungsnummerBestellcodeF50098565 -
-
Set NTP 8X 24V REx000 HE
-
Hilfsenergie
ZeichnungsnummerBestellcodeF71039434 -
-
Set NTP 40/8X/65 24V REx120 Ex
-
Hilfsenergie
ZeichnungsnummerBestellcodeF50098566 -
-
Set NTP 8X 24V REx120 HE Ex
-
Hilfsenergie
ZeichnungsnummerBestellcodeF71039436 -
-
Set 10 Sicherungen T800MA/250V
-
Elektronik
ZeichnungsnummerBestellcode750094002 -
-
Set 10 Sicherungen T 2A00/250V
-
Elektronik
ZeichnungsnummerBestellcode750094003 -
-
Set Verstärker CNGmass DCI WEA Ex
-
Elektronik
ZeichnungsnummerBestellcodeB71106660 -
-
Set Verstärker CNGmass DCI WEA HE Ex
-
Elektronik
ZeichnungsnummerBestellcodeB71106661 -
-
Set Verstärker CNGmass DCI EES Ex
-
Elektronik
ZeichnungsnummerBestellcodeB71106662 -
-
Set Verstärker CNGmass DCI EES HE Ex
-
Elektronik
ZeichnungsnummerBestellcodeB71106663 -
-
Set Verstärker CNGmass DCI SEA Ex
-
Elektronik
ZeichnungsnummerBestellcodeB71106664 -
-
Set Verstärker CNGmass DCI SEA HE Ex
-
Elektronik
ZeichnungsnummerBestellcodeB71106665 -
-
Set Verstärker CNGmass DCI CN Ex
-
Elektronik
ZeichnungsnummerBestellcodeB71106666 -
-
Set Verstärker CNGmass DCI CN HE Ex
-
Elektronik
ZeichnungsnummerBestellcodeB71106667 -
-
Set Commodul Iout passiv/Frequenz Exi
-
I/O-Modul
ZeichnungsnummerBestellcodeC50098302 -
-
Set I/O Iout passiv/Frequenz HE Exi
-
I/O-Modul
ZeichnungsnummerBestellcodeC71039479 -
-
Set Commodul Iout aktiv/Frequenz Exi
-
I/O-Modul
ZeichnungsnummerBestellcodeC50098303 -
-
Set I/O Iout aktiv/Frequenz HE Exi
-
I/O-Modul
ZeichnungsnummerBestellcodeC71039478 -
-
Set Com ModbusRS485+Stat.Ein 2Steckp Ex
-
I/O-Modul
ZeichnungsnummerBestellcodeD71021743 -
-
Set I/O Modb.RS485+Stat.Ein2Steckp.HE EX
-
I/O-Modul
ZeichnungsnummerBestellcodeD71039485 -
-
Set Commodul Stromausgang 3Steckpl.Ex
-
I/O-Modul
ZeichnungsnummerBestellcodeD50096833 -
-
Set I/O Stromausgang 3Steckpl. HE EX
-
I/O-Modul
ZeichnungsnummerBestellcodeD71039477 -
-
Set Subprint Stromausgang
-
I/O-Modul
ZeichnungsnummerBestellcode250096834 -
-
Set Subprint Stromausgang HE
-
I/O-Modul
ZeichnungsnummerBestellcode271039487 -
-
Set Subprint Relaisausgang
-
I/O-Modul
ZeichnungsnummerBestellcode550096836 -
-
Set Subprint Relaisausgang
-
I/O-Modul
ZeichnungsnummerBestellcode550096836 -
-
Set Subprint Relaisausgang HE
-
I/O-Modul
ZeichnungsnummerBestellcode571039491 -
-
Set Subprint Relaisausgang HE
-
I/O-Modul
ZeichnungsnummerBestellcode571039491 -
-
Set Subprint Statuseingang
-
I/O-Modul
ZeichnungsnummerBestellcode450096837 -
-
Set Subprint Statuseingang HE
-
I/O-Modul
ZeichnungsnummerBestellcode471039492 -
-
Set Subprint 84/8CN/8DF Frequenzausg.
-
I/O-Modul
ZeichnungsnummerBestellcode3150108692 -
-
Set Subprint 84/8CN/8DF Frequenzausg.
-
I/O-Modul
ZeichnungsnummerBestellcode3150108692 -
-
Set Subprint 84/8CN/8DF Frequenzausg. HE
-
I/O-Modul
ZeichnungsnummerBestellcode3171039490 -
-
Set Subprint 84/8CN/8DF Frequenzausg. HE
-
I/O-Modul
ZeichnungsnummerBestellcode3171039490 -
-
Set Tastatur-Modul Wandgehäuse
-
Display
ZeichnungsnummerBestellcodeJ50096755 -
-
Set Tastatur-Modul
-
Display
ZeichnungsnummerBestellcodeE50096754 -
-
Set Buspr/Anschl-pr 5X/40/8X/65 Feld
-
Elektronik
ZeichnungsnummerBestellcodeG50094016 -
-
Set Buspr/Printräger 5X/8X/9X/65 Wand
-
Elektronik
ZeichnungsnummerBestellcode2150094017 -
-
Set Anschlussprint Eing./Ausg. Wandgeh
-
Anschluss (elektrisch)
ZeichnungsnummerBestellcode1850094014 -
-
Set Anschlussprint PMASS 8X Wandgeh.
-
Anschluss (elektrisch)
ZeichnungsnummerBestellcode1950098637 -
-
Set Anschlussprint 8X Wandgehäuse HE
-
Anschluss (elektrisch)
ZeichnungsnummerBestellcode1971039493 -
-
Set Anschlussprint 8X FS
-
Anschluss (elektrisch)
ZeichnungsnummerBestellcodeA50098705 -
-
Set Anschlussprint 8X FS HE
-
Anschluss (elektrisch)
ZeichnungsnummerBestellcodeA71039494 -
-
Set Anschlussprint 8X FS Ex
-
Anschluss (elektrisch)
ZeichnungsnummerBestellcodeA50098706 -
-
Set Anschlussprint 8X FS HE EX
-
Anschluss (elektrisch)
ZeichnungsnummerBestellcodeA71039495 -
-
Set Anschl.-klemme Feldgeh. 5X/8X/40/65
-
Klemmen
ZeichnungsnummerBestellcode2950108139 -
-
Set Anschl.-klemme Wandgeh. 5X/8X/9X/65
-
Klemmen
ZeichnungsnummerBestellcode3050108140 -
-
Set Datenträger T-DAT Pline Messstelle
-
Speicher
ZeichnungsnummerBestellcode150094004 -
-
Set S-Dat Promass84/8CN/8DF programmiert
-
Speicher
ZeichnungsnummerBestellcodeS71003953 -
-
Set Deckel 5X/40/8X/65 mit Fenster
-
Abdeckung
ZeichnungsnummerBestellcode850094026 -
-
Set Deckel 5X/40/8X/93/65 m.Fenster Exd
-
Abdeckung
ZeichnungsnummerBestellcode3250094027 -
-
Set Deckel 5X/40/8X/65 Blindversion
-
Abdeckung
ZeichnungsnummerBestellcode950094028 -
-
Set Deckel 5X/40/8X/93/65 Blindvers. Exd
-
Abdeckung
ZeichnungsnummerBestellcode3350094029 -
-
Set Deckel Anschlussklemme
-
Abdeckung
ZeichnungsnummerBestellcode10 -
