Spezifikation im Überblick
-
Max. Messabweichung
Volumenfluss (standard): ±0.5 % o.r.± 1 mm/s (0.04 in/s)
-
Messbereich
9 dm³/min...282 m³/h (2.5 gal/min...1250 gal/min)
-
Messstofftemperaturbereich
Messrohrauskleidung Polyamide: 0…60°C (32...140°F)
-
Max. Prozessdruck
PN 16, Class 150, 10K
-
Messstoffberührende Materialien
Messrohrauskleidung: Polyamide
Elektroden: 1.4435 (316L)
Anwendungsgebiet

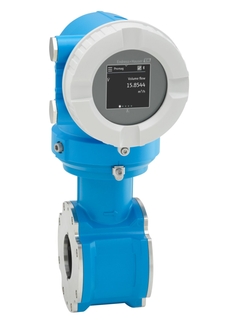

Promag D in Zwischenflanschausführung wurde für alle Basisanwendungen in der Wasserindustrie und für den Einsatz auf engstem Raum entwickelt. Mit seinem geradlinigen Hard- und Softwaredesign vereinfacht Promag D 10 jeden Schritt des Lebenszyklus vom Engineering bis zur Wartung bei gewohnter Endress+Hauser Qualität. Heartbeat Technology garantiert Messzuverlässigkeit und Compliance bei der Verifizierung.
Das bidirektionale Messprinzip ist praktisch unabhängig von Druck, Dichte, Temperatur und Viskosität.
Für Basis-Wasseranwendungen; optimiert für den Einsatz auf engstem Raum und in Kunststoffleitungen
Geräteeigenschaften
Kurze Einbaulänge und geringes Eigengewicht
Integrierte Erdungsscheiben aus rostfreiem Stahl
Internationale Trinkwasserzulassungen
Systemintegration mit HART, Modbus RS485
Flexibler Betrieb mit App und optionaler Anzeige
Vorteile
-
Einfaches, schnelles Zentrieren des Messaufnehmers – innovative Gehäusekonstruktion
-
Energiesparende Durchflussmessung – kein Druckverlust durch Querschnittsverengung
-
Wartungsfrei – keine beweglichen Teile
-
Optimale Nutzbarkeit – Bedienung mit mobilen Geräten und SmartBlue-App oder Display mit Touchscreen
-
Einfache, zeitsparende Inbetriebnahme – geführte Parametrierung vorab und im Feld
-
Integrierte Verifizierung – Heartbeat Technology
