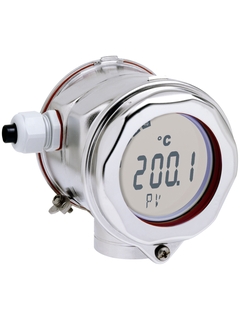

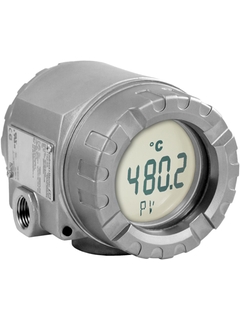

Temperaturfeldtransmitter TMT162 mit HART, FOUNDATION Fieldbus oder Profibus PA-Protokoll

iTEMP TMT162
Temperaturfeldtransmitter

Elektronische Überwachung, Umformung und Anzeige von Eingangssignalen - branchenübergreifend.

TMT162

Vergleich

Spezifikation im Überblick

Genauigkeit

(Pt100, -50...200 °C) <= 0,15 K (HART)
(Pt100, -58...392 °F) <= 0,3 °F (HART)
(Pt100) <= 0,1 K (FF, PA)
(Pt100) <= 0,18 °F (FF, PA)

Alle Spezifikationen anzeigen

Anwendungsgebiet

Höchste Zuverlässigkeit, Genauigkeit und Langzeitstabilität bei kritischen Prozessen. Der über PC konfigurierbare Feldtransmitter überträgt und überwacht gewandelte Signale von RTD- und TC-Sensoren sowie von Widerstands- und Spannungssignalen wahlweise über die HART®, FOUNDATION Fieldbus™-, PROFIBUS® PA-Kommunikation und zeigt diese im beleuchteten Display an. Das Feldgehäuse erlaubt optional sowohl eine Verwendung unmittelbar in rauer Prozessumgebung als auch in Hygieneanwendungen.

Universaleingang für Widerstandsthermometer (RTD), Thermoelement (TC), Widerstandsgeber (Ω), Spannungsgeber (mV)
HART®-Protokoll zur Umwandlung verschiedener Eingangssignale in ein skalierbares 4...20 mA analoges Ausgangssignal. Bedienung des Transmitters mit den Handbediengeräten Field Xpert SFX350/370, Feldkommunikator 475 oder über PC
FOUNDATION Fieldbus™ ITK 6.1.2
PROFIBUS® PA Profile 3.02
Optional: Hygiene oder Ex d Anwendung durch Edelstahlgehäuse

Vorteile

Hohe Zuverlässigkeit in rauen industriellen Umgebungen aufgrund des Zweikammer-Gehäuses und der kompakten, komplett vergossenen Elektronik
Beleuchtetes Display mit großer Messwert-, Bargraph- und Störungsanzeige
Diagnoseinformationen nach NAMUR NE107
Internationale Zulassungen wie FM, CSA (IS, NI, XP und DIP) und ATEX (Ex ia, Ex nA nL, Ex d und Staub-Ex); Schiffbauzulassung
SIL Zertifizierung nach IEC 61508:2010
Galvanische Trennung 2 kV (Sensoreingang / Stromausgang)

Extended Auswahl

Maximaler Leistungsumfang für breiten Einsatzbereich
Einfache Installation und Bedienung

Leistungsumfang

Einfache Auswahl

Was ist FLEX?

Perfekt für Basisanwendungen
Einfachste Auswahl, Installation und Bedienung

Leistungsumfang

Einfache Auswahl

Was ist FLEX?

Optimierter Leistungsumfang für Standardanwendungen
Einfache Auswahl, Installation und Bedienung

Leistungsumfang

Einfache Auswahl

Was ist FLEX?

Maximaler Leistungsumfang für breiten Einsatzbereich
Einfache Installation und Bedienung

Leistungsumfang

Einfache Auswahl

Was ist FLEX?

Höchster Nutzen durch Spezialisierung auf Anwendung
Einfache Installation und Bedienung

Leistungsumfang

Einfache Auswahl

Variabel

Was ist FLEX?

FLEX Auswahl	Leistungsumfang	Einfache Auswahl
F L E X Fundamental Auswahl Perfekt für Basisanwendungen	Leistungsumfang	Einfache Auswahl
F L E X Lean Auswahl Optimierter Leistungsumfang für Standardanwendungen	Leistungsumfang	Einfache Auswahl
F L E X Extended Auswahl Maximierte Effizienz in Standardanwendungen im Life Cycle	Leistungsumfang	Einfache Auswahl
F L E X Xpert Auswahl Herausragende Leistung für besondere Anwendungen	Leistungsumfang	Einfache Auswahl Variabel

Mehr zur FLEX Auswahl

Loading alternative products

Vorgänger

iTEMP FF TMT165

TMD833

Erfolgsstorys

Medizinische Autoklaven

Neue Sensortechnologie automatisiert Rekalibrierungen, um das Risiko bei der Chargensterilisation zu vermindern. Erfahren Sie mehr!
Die ganze Geschichte
Automatisierte Inline-Selbstkalibrierung bei Lonza

Automatisierte Inline-Selbstkalibrierung bei Lonza zur umfassenden Überwachung des gesamten Bioprozesses
Die ganze Geschichte
Iplom verbessert die Katalysator-Lebensdauer, Prozesssicherheit und Effizienz

Iplom SpA wollte seinen Raffinationsprozess optimieren, um die Lebensdauer der Katalysatoren zu verlängern und die Sicherheit einer Hydrodesulfurierungsanwendung (HDS) durch eine präzise 3D-Temperaturprofilerstellung zu verbessern.
Die ganze Geschichte
Optimiertes Logistikkonzept für Tankanlagen

Für die Brenntag Schweizerhall AG realisierten wir ein effizientes Logistikkonzept am Standort Basel.
Die ganze Geschichte
Ziel erreicht - bei Wander AG

Die Firma Wander AG geht auch beim Abwasser auf Nummer Sicher. Kontinuierliche Abwasserkontrolle erhöht Sicherheit und Transparenz
Die ganze Geschichte

Das könnte Sie ebenfalls interessieren

Lösungen
HART - bewährt für die Prozessautomatisierung

Konfigurieren, diagnostizieren und managen Sie Ihre HART Geräte mit unseren Tools und Lösungen.
Weitere Informationen

Messprinzip

Feldtransmitter
Eingang

2 x RTD, TC, Ohm, mV
Ausgang

FOUNDATION Fieldbus H1
PROFIBUS PA
Hilfsenergie

11,5...40 V DC
Ex ia: 11,5...30 V DC
FOUNDATION Fieldbus:
9...32 V DC
Ex ia: 10,5...24 V DC
PROFIBUS PA:
9...32 V DC
Ex ia: 10,5...24 V DC
Kommunikation

FOUNDATION Feldbus
PROFIBUS PA
Installation

im Feld
Genauigkeit

(Pt100, -50...200 °C) <= 0,15 K (HART)
(Pt100, -58...392 °F) <= 0,3 °F (HART)
(Pt100) <= 0,1 K (FF, PA)
(Pt100) <= 0,18 °F (FF, PA)
Galvanische Trennung

ja
Zertifikate

UL rec. Comp (HART)
FM IS, NI I/1+2/ABCD
CSA IS, NI I/1+2/ABCD
ATEX II1G Ex ia IIC T6
ATEX II2G Ex d IIC T6
ATEX II3G Ex nA IIC T6
ATEX II3G EX ic IIC T6
ATEX IECEx II2D Ex tb IIIC Db
ATEX II1G Ex ia IIC T6, II2D Ex ia IIIC
ATEX Ex d, Ex ia
FM XP, NI, DIP I,II,III/1+2/A-G
CSA XP, NI, DIP I,II,III/1+2/A-G
FM XP, DIP, IS, NI I,II,III/1+2/A-G
CSA XP, DIP, IS, NI I,II,III/1+2/A-G
FM+CSA XP,DIP, IS, NI I,II,III/1+2/A-G
CSA General Purpose
IECEx Ex ia IIC T6 Ga
IECEx Ex ia IIC T6 Ga, Ex ia IIIC Db
IECEx Ex d IIC T6 Gb
IECEx Ex ia, Ex d
NEPSI Ex ia IIC T4-T6
NEPSI Ex nA II T4-T6
NEPSI Ex d IIC T4-T6
Schiffsbauzulassung nur bei HART-Protokoll
SIL2/3 nur bei HART-Protokoll
EAC Ex ia IIC T6 Ga
EAC Ex d IIC T6 Gb
UK II3G Ex nA T6 IIC Gc
