Spezifikation im Überblick
-
Genauigkeit
Klasse 1 nach IEC 60584
Klasse 2 nach IEC 60584
Klasse Spezial ASTM E230 and ANSI MC 96.1
IEC60751 Klasse A
IEC60751 Klasse AA -
Ansprechzeit
TC
t50 = 1 s
t90 = 2 s
RTD
t50 = 3 s
t90 = 6 s -
Max. Prozessdruck (statisch)
bei 20 °C: 40 bar (580 psi)
-
Arbeitsbereich
Typ K:
-270 °C ...1.100 °C
(-454 °F ...2.012 °F)
Type J:
-210 °C ...760 °C
(-346 °F ...1.382 °F)
Type N:
-270 °C …1100 °C
(-454 °F ...2.012 °F)
Pt100 WW; 3mm; 316L; -200...600oC
Pt100 TF; 3mm; 316L; -50…400oC -
Max. Eintauchlänge auf Anfrage
bis 60.000,00 mm (2.360'')
Anwendungsgebiet

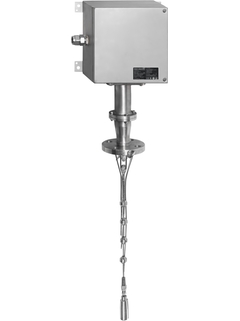

Das Gerät ist ein universell einsetzbares, modulares und vielfältig konfigurierbares Multipoint-Temperaturmesssystem zur Erstellung von Durchschnittstemperaturprofilen in Silos für Korn, Getreide, organische Schüttgüter sowie in Kraftstofflagertanks.
Die Gerätelinie wurde speziell für Anwendungen mit hohen mechanischen Belastungen entwickelt, um akkurate Temperaturmesswerte und -profile zu liefern. Die Thermometer tragen dazu bei, Lagerungsvorgänge sicherer und wirtschaftlicher zu machen. Standardmäßig verfügen sie bis zu 20 Temperatursensoren (Thermoelemente oder RTD) entlang eines primären flexiblen Metallseils.
Öl- und Kraftstofflagertanks
Schüttgutsilos
Vorteile
-
Einfache Installation und Prozessintegration dank vielfältiger Konfigurationsoptionen
-
Flexibles Design des Metallseils für unterschiedliche Anwendungsbedingungen in Silos oder Tanks (Laden/Befüllen, Löschen/Leeren, Lagerung, …)
-
Eigensichere Geräte zur Verwendung in explosionsgefährdeter Umgebung
-
Robustes Design für eine lange Produkteinsatzdauer und unterbrechungsfreie Temperaturüberwachung unter schwierigen Bedingungen
Videos
Xpert Auswahl
-
Höchster Nutzen durch Spezialisierung auf Anwendung
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
Variabel
-
Perfekt für Basisanwendungen
- Einfachste Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Optimierter Leistungsumfang für Standardanwendungen
- Einfache Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Maximaler Leistungsumfang für breiten Einsatzbereich
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Höchster Nutzen durch Spezialisierung auf Anwendung
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
Variabel
| FLEX Auswahl | Leistungsumfang | Einfache Auswahl |
|---|---|---|
Fundamental Auswahl Perfekt für Basisanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Lean Auswahl Optimierter Leistungsumfang für Standardanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Extended Auswahl Maximierte Effizienz in Standardanwendungen im Life Cycle |
Leistungsumfang
|
Einfache Auswahl
|
Xpert Auswahl Herausragende Leistung für besondere Anwendungen |
Leistungsumfang
|
Einfache Auswahl
Variabel |
