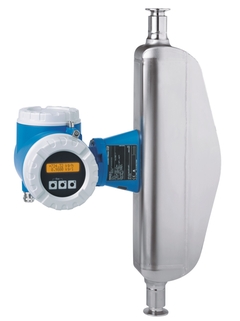

Promass 80P

Coriolis

Der Spezialist für Life Sciences in Kompakt‐ oder Getrenntausführung. Speziell für Anwendungen unter sterilen Bedingungen in der Life Sciences Industrie.

Höchste Prozessqualität – erfüllt vollumfänglich die Industrieanforderungen. Weniger Prozessmessstellen – multivariable Messung (Durchfluss, Dichte, Temperatur). Platzsparende Montage – keine Ein‐/Auslaufstrecken. Konform mit ASME BPE, 3-A,EHEDG & Delta‐Ferrit‐arm. Elektropoliertes Messrohr aus 1.4435 (316L).

Kostengünstig – spezielles Design für Standardanwendungen. Sicherer Betrieb – Anzeige bietet leicht ablesbare Prozessinformationen. Erfüllt alle Industrieanforderungen ‐ IEC/EN/NAMUR. 2‐zeilige, beleuchtete Anzeige mit Drucktasten. Gerät in Kompakt‐ oder Getrenntausführung.

DN 8...50 (⅜...2")

Messrohr: 1.4435 (316L)
Anschluss: 1.4435 (316L); 1.4404 (316/316L)

Massefluss, Dichte, Temperatur, Volumenfluss, Normvolumenfluss, Normdichte

Massefluss (Flüssigkeit): ±0,15 %
Volumenfluss (Flüssigkeit): ±0,15 %
Massefluss (Gas): ±0,5 %
Dichte (Flüssigkeit): ±0,0005 g/cm³

0...70 000 kg/h (0...2570 lb/min)

PN 63, Class 300, 40K

50...+200 °C (–58...+392 °F)

Standard: –20...+60 °C (–4...+140 °F)
Option: –40...+60 °C (–40...+140 °F)

1.4301 (304), korrosionsbeständig

Pulverlackbeschichteter Aluminiumdruckguss
1.4301 (304), Blech
CF3M (316L), Guss

IP67, Type 4X enclosure

2‐zeilige, beleuchtete Anzeige mit Drucktasten
Konfiguration via Vor‐Ort‐Anzeige und Bedientools möglich

3 Ausgänge
4-20 mA HART (aktiv/passiv)
4-20 mA (aktiv/passiv)
Impuls/Frequenz/Schaltausgang (aktiv/passiv)
Relaisausgang

Status

HART
PROFIBUS PA

DC 16...62 V
AC 85...260 V (45...65 Hz)
AC 20...55 V (45...65 Hz)

ATEX, IECEx, FM, CSA, NEPSI

3.1‐Material, Kalibrierung durchgeführt auf akkreditierten Kalibrieranlagen (gemäß ISO/IEC 17025), NAMUR, SIL
PED, CRN
3A, EHEDG, FDA, ASME BPE, ISPE

CE-Zeichen, C-Tick Zeichen, EAC Kennzeichnung

Funktionale Sicherheit entsprechend IEC 61508, einsetzbar in sicherheitstechnischen Anwendungen gemäss IEC 61511

Kalibrierung durchgeführt auf akkreditierten Kalibrieranlagen (gemäß ISO/IEC 17025), NAMUR

PED, CRN

3.1 Material

3-A, FDA, ASME BPE, ISPE

Coriolis

Coriolis Massedurchfluss-Messsystem entsprechend ASME BPE, ISPE, FDA, 3-A

-20...+65°C

-50...+200°C

PN 16...40
Cl 150...300
JIS 20...40K

316L/1.4435

4...20mA
Puls/Frequenz
Status

ATEX
FM
CSA IECEx TIIS NEPSI

Coriolis

Der Spezialist für Life Sciences in Kompakt‐ oder Getrenntausführung. Speziell für Anwendungen unter sterilen Bedingungen in der Life Sciences Industrie.

Höchste Prozessqualität – erfüllt vollumfänglich die Industrieanforderungen. Weniger Prozessmessstellen – multivariable Messung (Durchfluss, Dichte, Temperatur). Platzsparende Montage – keine Ein‐/Auslaufstrecken. Konform mit ASME BPE, 3-A,EHEDG & Delta‐Ferrit‐arm. Elektropoliertes Messrohr aus 1.4435 (316L).

Kostengünstig – spezielles Design für Standardanwendungen. Sicherer Betrieb – Anzeige bietet leicht ablesbare Prozessinformationen. Erfüllt alle Industrieanforderungen ‐ IEC/EN/NAMUR. 2‐zeilige, beleuchtete Anzeige mit Drucktasten. Gerät in Kompakt‐ oder Getrenntausführung.

DN 8...50 (⅜...2")

Messrohr: 1.4435 (316L)
Anschluss: 1.4435 (316L); 1.4404 (316/316L)

Massefluss, Dichte, Temperatur, Volumenfluss, Normvolumenfluss, Normdichte

Massefluss (Flüssigkeit): ±0,15 %
Volumenfluss (Flüssigkeit): ±0,15 %
Massefluss (Gas): ±0,75 %
Dichte (Flüssigkeit): ±0,0005 g/cm³

0 to 70 000 kg/h (0 to 2570 lb/min)

PN 63, Class 300, 40K

–50…+200 °C (–58...+392 °F)

Standard: –20...+60 °C (–4...+140 °F)
Option: –40...+60 °C (–40 ...+140 °F)

1.4301 (304), korrosionsbeständig

Pulverlackbeschichteter Aluminiumdruckguss
1.4301 (304), Blech
CF3M (316L), Guss

IP67, Type 4X enclosure

Zweizeilige Anzeige
Drucktasten
Konfiguration via Vor‐Ort‐Anzeige und Bedientools möglich

3 Ausgänge
4-20 mA HART (aktiv/passiv)
4-20 mA (aktiv/passiv)
Impuls/Frequenz/Schaltausgang (aktiv/passiv)
Relaisausgang

Statuseingang

HART
Modbus RS485

DC 16...62 V
AC 85...260 V (45...65 Hz)
AC 20...55 V (45...65 Hz)

ATEX, IECEx, FM, CSA, NEPSI

CE-Zeichen, C-Tick Zeichen, EAC Kennzeichnung

Funktionale Sicherheit entsprechend IEC 61508, einsetzbar in sicherheitstechnischen Anwendungen gemäss IEC 61511

Kalibrierung durchgeführt auf akkreditierten Kalibrieranlagen (gemäß ISO/IEC 17025), NAMUR

PED, CRN

3.1-Material

3-A, FDA, ASME BPE, ISPE
