Spezifikation im Überblick
-
Eingang
2 x Universal (Strom, Spannung, R, RTD, TC)
-
Ausgang
2 x Analog (Strom, Spannung)
-
Ausgang
2 x Analog (Strom, Spannung)
-
Anzeige
LCD
7 Segment
Mehrfarbig
Bargraph
TAG Einheit
Farbumschlag im Fehlerfall -
Spannungsversorgung
Nicht definiert
Anwendungsgebiet
Der Prozesstransmitter zeigt analoge Messwerte an, wertet diese aus und berechnet weitere Werte. Sensoren können von der integrierten Messumformerspeisung versorgt werden. An die Universaleingänge können Strom- und Spannungssignale, RTDs und TCs angeschlossen werden. Über die Analogausgänge können Prozesssignale weitergegeben werden. Das integrierte Applikationspaket "Differenzdruck" ermöglicht die schnelle und einfache Konfiguration von Differenzdruckanwendungen.

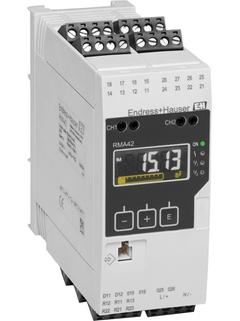

Der RMA42 Prozesstransmitter verfügt über ein Display, Eingänge für Analog- und Statussignale, Analog- und Digitalausgänge sowie eine Schnittstelle zur Parametrierung. Angeschlossene Sensoren können über die integrierte Messumformerspeisung gespeist werden. Alle Mess- und berechneten Werte stehen als Signalquelle für Anzeige, Ausgänge, Relais und Schnittstelle zur Verfügung.
Vorteile
SIL2 Zulassung (optional);
Schiffbauzulassung1 bzw. 2 berechnete Werte und Linearisierungstabelle
Min-/Max-Wert Speicherung
5-stelliges 7-Segment LC-Display, hinterleuchtet
1 bzw. 2 Universaleingänge
2 Relais (optional)
Digitaler Statusausgang (Open Collector)
Lean Auswahl
-
Optimierter Leistungsumfang für Standardanwendungen
- Einfache Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
Loading alternative products
Vorgänger
Erfolgsstorys
-
Perfekt für Basisanwendungen
- Einfachste Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Optimierter Leistungsumfang für Standardanwendungen
- Einfache Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Maximaler Leistungsumfang für breiten Einsatzbereich
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Höchster Nutzen durch Spezialisierung auf Anwendung
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
Variabel
| FLEX Auswahl | Leistungsumfang | Einfache Auswahl |
|---|---|---|
Fundamental Auswahl Perfekt für Basisanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Lean Auswahl Optimierter Leistungsumfang für Standardanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Extended Auswahl Maximierte Effizienz in Standardanwendungen im Life Cycle |
Leistungsumfang
|
Einfache Auswahl
|
Xpert Auswahl Herausragende Leistung für besondere Anwendungen |
Leistungsumfang
|
Einfache Auswahl
Variabel |
Ersatzteile nach Nummer in Zeichnung suchen
Filter
-
-
Display
Display
ZeichnungsnummerBestellcode2RMA42X-DA -
-
-
Gehäuse/Gehäuse Zubehör
Front inkl. Folie
ZeichnungsnummerBestellcode1RMA42X-HA -
-
-
Gehäuse/Gehäuse Zubehör
Fixierschieber (2 Stück)
ZeichnungsnummerBestellcode16RMA42X-HC -
-
-
Gehäuse/Gehäuse Zubehör
Set Klemmenabdeckung (5 Stück)
ZeichnungsnummerBestellcode17RMA42X-HD -
-
-
I/O-Modul
Mainboard, 1 Kanal ohne Relais, non Ex
ZeichnungsnummerBestellcode4RMA42X-NA -
-
-
I/O-Modul
Mainboard, 1 Kanal ohne Relais, Ex
ZeichnungsnummerBestellcode4RMA42X-NB -
-
-
I/O-Modul
Mainboard, 1 Kanal + Relais, non Ex
ZeichnungsnummerBestellcode4RMA42X-NC -
-
-
I/O-Modul
Mainboard, 1 Kanal + Relais, Ex
ZeichnungsnummerBestellcode4RMA42X-ND -
-
-
weitere Teile
Gehäuse Feld- PG, Tragschiene 90mm
Bestellcode51002468 -
-
-
I/O-Modul
Powerboard, ohne Kanal 2, non Ex 24-230V (-20%...10%)
ZeichnungsnummerBestellcode5RMA42X-NE -
-
-
I/O-Modul
Powerboard, ohne Kanal 2, Ex 24-230V (-20%...10%)
ZeichnungsnummerBestellcode5RMA42X-NF -
-
-
I/O-Modul
Powerboard, mit Kanal 2, non Ex 24-230V (-20%...10%)
ZeichnungsnummerBestellcode5RMA42X-NG -
-
-
I/O-Modul
Powerboard, mit Kanal 2, Ex 24-230V (-20%...10%)
ZeichnungsnummerBestellcode5RMA42X-NH -
-
-
Klemmen
Klemme steckbar 4p "11 12 13 14" blau
ZeichnungsnummerBestellcode771096588 -
-
-
Klemmen
Klemme steckbar 4p "15 16 17 18" blau
ZeichnungsnummerBestellcode871096589 -
-
-
Klemmen
Klemme steckbar 4p "21 22 23 24" blau
ZeichnungsnummerBestellcode971096590 -
-
-
Klemmen
Klemme steckbar 4p "25 26 27 28" blau
ZeichnungsnummerBestellcode1071096591 -
-
-
Klemmen
Klemme steckbar 4p "11 12 13 14"
ZeichnungsnummerBestellcode771096593 -
-
-
Klemmen
Klemme steckbar 4pol "15 16 17 18"
ZeichnungsnummerBestellcode871096601 -
-
-
Klemmen
Klemme steckbar 4pol "21 22 23 24"
ZeichnungsnummerBestellcode971096603 -
-
-
Klemmen
Klemme steckbar 4pol "25 26 27 28"
ZeichnungsnummerBestellcode1071096611 -
-
-
Klemmen
Klemme steckbar 4pol "O16 O15 D12 D11"
ZeichnungsnummerBestellcode1371142411 -
-
-
Gehäuse/Gehäuse Zubehör
Klemme steckbar 4pol "O25 O26"
ZeichnungsnummerBestellcode1471142413 -
-
-
Klemmen
Klemme steckbar 4pol "R13 R11 R12" kodie
ZeichnungsnummerBestellcode1171164439 -
-
-
Klemmen
Klemme steckbar 4pol "R23 R21 R22" kodie
ZeichnungsnummerBestellcode1271164440 -
-
-
Klemmen
Klemme steckbar 4pol "N / - L / +" k
ZeichnungsnummerBestellcode671164441 -
-
-
Elektronik
CPU Board (ohne Display) RMA42T-
ZeichnungsnummerBestellcode3RMA42T- -
-
-
weitere Teile
Konfigurationskit TXU10-
BestellcodeTXU10- -
