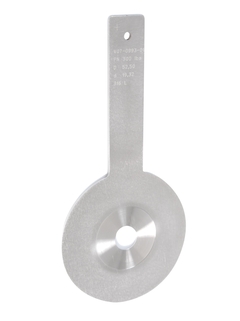

Deltatop DO64P

Produkt‐Headline

Durchflussmessung für berechneten Volumen- oder Massendurchfluss. dp-Wirkdruckgeber (Blende).
Steckblende für existierende Flanschverbindungen.
Messaufnehmer‐Features

International genormt nach ISO5167-2.
Steckblende.
Alle Entnahmearten möglich.
Optimierbar für minimierten Druckverlust, reduzierte Messunsicherheit oder erweiterte Messbereichsspreizung.
Deltabar S/M Differenzdruck-Transmitter.
Nennweitenbereich

DN 25...1000
1" ... 40"
Max. Messabweichung

typisch < 1,5% des berechneten Volumens oder der berechneten Masse gemäß ISO5167 ohne Kalibration.
Messbereich

0.1 ... 15'000m3/h
Max. Prozessdruck

PN6 ... 100
Cl.150 ... 2500
Messstofftemperaturbereich

Getrenntversion:
-200°C ... 1000°C
-328°F ... 1832°F
Schutzart

Transmitter (Deltabar):
IP67
NEMA6P
Anzeige/Bedienung

Transmitter (Deltabar):
LCD-Anzeige mit 4 Zeilen
Bedienung mit 3 Tasten
Quick setup
HistoROM
Ausgänge

Transmitter (Deltabar):
4 ... 20 mA
Digitale Kommunikation

Transmitter (Deltabar):
HART
PROFIBUS PA
FOUNDATION Fieldbus
Zulassungen für explosionsgefährdeten Bereich

Transmitter (Deltabar):
ATEX
FM
CSA
IEC
TIIS
NEPSI

Produkt‐Headline

Durchflussmessung für berechneten Volumen- oder Massendurchfluss. dp-Wirkdruckgeber (Blende).
Steckblende für existierende Flanschverbindungen.
Messaufnehmer‐Features

International genormt nach ISO5167-2.
Steckblende.
Alle Entnahmearten möglich.
Optimierbar für minimierten Druckverlust, reduzierte Messunsicherheit oder erweiterte Messbereichsspreizung.
Deltabar S/M Differenzdruck-Transmitter.
Nennweitenbereich

DN 25...1000
1" ... 40"
Max. Messabweichung

typisch < 1,5% des berechneten Volumens oder der berechneten Masse gemäß ISO5167 ohne Kalibration.
Unsicherheit des Wirkdruckgebers ohne Berücksichtigung der Unsicherheit der Dichte oder Kompensation.
Messbereich

2.5 ... 150'000m3/h
Max. Prozessdruck

PN6 ... 100
Cl.150 ... 2500
Messstofftemperaturbereich

Getrenntversion:
-200°C ... 1000°C
-328°F ... 1832°F
Schutzart

Transmitter (Deltabar):
IP67
NEMA6P
Anzeige/Bedienung

Transmitter (Deltabar):
LCD-Anzeige mit 4 Zeilen
Bedienung mit 3 Tasten
Quick setup
HistoROM
Ausgänge

Transmitter (Deltabar):
4 ... 20 mA
Digitale Kommunikation

Transmitter (Deltabar):
HART
PROFIBUS PA
FOUNDATION Fieldbus
Zulassungen für explosionsgefährdeten Bereich

Transmitter (Deltabar):
ATEX
FM
CSA
IEC
TIIS
NEPSI

Produkt‐Headline

Durchflussmessung für berechneten Volumen- oder Massendurchfluss. dp-Wirkdruckgeber (Blende).
Steckblende für existierende Flanschverbindungen.
Messaufnehmer‐Features

International genormt nach ISO5167-2.
Steckblende.
Alle Entnahmearten möglich.
Optimierbar für minimierten Druckverlust, reduzierte Messunsicherheit oder erweiterte Messbereichsspreizung.
Deltabar S/M Differenzdruck-Transmitter.
Nennweitenbereich

DN 25...1000
1" ... 40"
Max. Messabweichung

typisch < 1,5% des berechneten Volumens oder der berechneten Masse gemäß ISO5167 ohne Kalibration.
Unsicherheit des Wirkdruckgebers ohne Berücksichtigung der Unsicherheit der Dichte oder Kompensation.
Messbereich

2.5 ... 150'000 m3/h
12.5 ... 750'000 kg/h bei 10bar/230°C
Max. Prozessdruck

PN6 ... 100
Cl.150 ... 2500
Messstofftemperaturbereich

Getrenntversion:
-200°C ... 1000°C
-328°F ... 1832°F
Schutzart

Transmitter (Deltabar):
IP67
NEMA6P
Anzeige/Bedienung

Transmitter (Deltabar):
LCD-Anzeige mit 4 Zeilen
Bedienung mit 3 Tasten
Quick setup
HistoROM
Ausgänge

Transmitter (Deltabar):
4 ... 20 mA
Digitale Kommunikation

Transmitter (Deltabar):
HART
PROFIBUS PA
FOUNDATION Fieldbus
Zulassungen für explosionsgefährdeten Bereich

Transmitter (Deltabar):
ATEX
FM
CSA
IEC
TIIS
NEPSI
