Omnigrad M TR15
Modulares RTD Thermometer

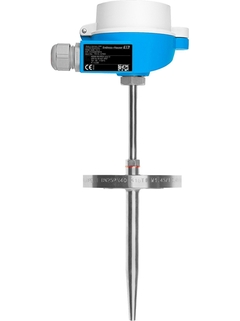

Produktbild Widerstandsthermometer TR15 mit Flansch ©Endress+Hauser

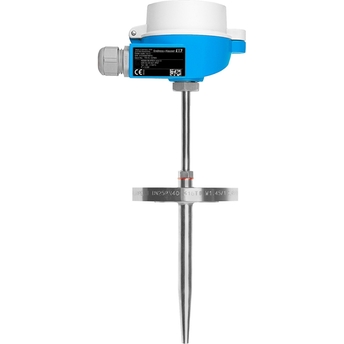

Produktbild Widerstandsthermometer TR15 zum Einschweißen ©Endress+Hauser

Robuste Temperaturmesstechnik, besonders geeignet für Dampf- oder Gas-Applikationen

Das flexibel konfigurierbare, robuste Thermometer ist für den Einsatz in anspruchsvollen Gas- und Dampf-Anwendungen, wie z. B. in der Chemie-, Öl & Gas- und Energiebranche bestens geeignet. Hohe Prozessdrücke sowie hohe Temperaturen sind durch Einsatz robuster Schutzrohre und speziell dafür ausgelegten Prozessanschlüssen handhabbar. Der Einsatz eines Kopftransmitters führt zu erhöhter Genauigkeit und Zuverlässigkeit gegenüber direkt verdrahteten Sensoren.

  • Vorteile

    • Hohe Flexibilität durch modularen Aufbau mit standardmäßigen Anschlussköpfen nach DIN EN 50446 und kundenspezifischen Eintauchlängen

    • Hohe Kompatibilität und Auslegung des Messeinsatzes nach DIN 43772

    • Halsrohr zum Schutz des Kopftransmitters vor Überhitzung

    • Schnelle Ansprechzeit mit reduzierter/verjüngter...

  • Anwendungsgebiet

    • Universell einsetzbar

    • Besonders geeignet für Dampf- oder Gasanwendungen mit hohen Prozessdrücken und --temperaturen

    • Messbereich: -200...+600 °C (-328...+1112 °F)

    • Statischer Druckbereich bis zu 400 bar (5800 psi)

    • Schutzklasse bis zu IP68

Funktionen und Spezifikationen

Zurück

Details

  • Messprinzip

    Widerstandsthermometer

  • Merkmal / Anwendung

    metrische Bauart

    modulares Thermometer

    universell einsetzbar

    geeignet für Ex-Bereiche

    geeignet für hohe Prozessdrücke

    Prozessanschluss geflanscht

    mit Halsrohr

    inkl. Schutzrohr (Metall)

    verwendbar mit Messeinsatz StrongSens

  • Anschlusskopf

    TA20A - Alu - Deckel m. Schrauben

    TA20B - Kunststoff - Schraubdeckel

    TA20D - Alu - Klappdeckel hoch

    TA20J - Edelstahl - tiefgezogen mit/ohne Display

    TA20R - Edelstahl - gedreht m. Schraubdeckel

    TA20W - Alu - Deckel m. Schnappverschluss

    TA21E - Alu - Schraubdeckel m. Sicherungskette

    TA30A - E+H, Alu - Deckel niedrig - mit/ohne Display

    TA30D - E+H, Alu - Deckel hoch

  • Schutzrohr

    gebohrt (aus Vollmaterial)

    ohne Schutzrohr

  • Messeinsatz

    mineralisoliert (MI), biegsam

  • Außendurchmesser Schutzrohr / Messeinsatz

    18,0 mm (0,71'')

    24,0 mm (0,94'')

    26,0 mm (1,02")

  • Max. Eintauchlänge auf Anfrage

    bis 30.000,00 mm (1.181,10'')

  • Werkstoff Schutzrohr

    1.0460 (A105)

    1.4571 (316Ti)

    1.7335 (13CrMo4-5; F-11)

    Alloy C276 (2.4819)

    Duplex SAF 2205 (1.4462)

    Titan Gr2 (3.7035 )

    16Mo3 (1.5415)

  • Optionale Beschichtung

    Nicht definiert

  • Prozessanschluss

    Einschweißausführung

    Flansch:

    DN25 PN40 B1 (EN1092)

    DN40 PN40 B1(EN1092)

    DN50 PN40 B1 (EN1092)

    ASME 1" 150 RF (B16.5)

    ASME 1" 300 RF (B16.5)

  • Form der Spitze

    verjüngt

  • Oberflächengenauigkeit Ra

    0,8 μm (31,5 μin.)

    1,6 μm (63,0 μin.)

  • Arbeitsbereich

    PT100 TF StrongSens:

    -50 °C ...500 °C

    (-58 °F ...932 °F)

    PT100 WW:

    -200 °C ...600 °C

    (-328 °F ...1.112 °F)

    PT100 TF:

    2 / 2

    -50 °C ...400 °C

    (-58 °F ...752 °F)

  • Max. Prozessdruck (statisch)

    bei 20 °C: 400 bar (5.802 psi)

  • Genauigkeit

    Klasse A nach IEC 60751

    Klasse AA nach IEC 60751

  • Ansprechzeit

    abhängig vom Aufbau

  • Aufnahme Kopftransmitter

    ja (4 … 20 mA; HART; PROFIBUS PA; FOUNDATION FIELDBUS)

  • Ex - Zulassungen

    ATEX II

    NEPSI

    IECEx

    EAC Ex

  • Zertifikate

    Gost Metrology

    SIL (nur Transmitter)

Dokumente / Handbücher / Software

Zubehör / Ersatzteile

Nr
Order code
Specification
  • C
  • A
    • Nr A Order code TPR100-

      Messeinsatz TPR100

      Mineralisoliert (MgO). Austauschbarer Messeinsatz nach EN60751. max. Messbereich: -200...600oC (abhängig von der Konfiguration).

    • Nr A Order code TS111-

      Messeinsatz iTHERM TS111

      Austauschbar. Metrische Ausführung nach DIN43735.

  • E
    • Nr E Order code TN15-

      Halsrohr für separates Schutzrohr TN15

      Halsrohr geschweißt mit Gewindeanschluß zum Anschlußkopf. Form DIN B, unterschiedliche Anschlüsse zu separatem Schutzrohr.

  • F
  • B
    • Nr B Order code TMT84-

      iTEMP TMT84, Transmitter PA

      2 Sensor Eingänge. Diagnosefunktionen: Sensorüberwachung. PROFIBUS PA Profile 3.02. Galvanische Trennung 2kV. Applikation: RTD, TC, Ohm, mV. Stromaufnahme: 11 mA. Montage: Anschlusskopf Form B, DIN EN50446. Werkseinstellung: CH1: Pt100, 3-Leiter, oC. CH2: nicht aktiv. Abweichende Konfiguration optional wählbar.

    • Nr B Order code TMT85-

      iTEMP TMT85, Transmitter FF

      2 Sensor Eingänge. Diagnosefunktionen: Sensorüberwachung. FOUNDATION Fieldbus Protokoll. Galvanische Trennung 2kV. Applikation: RTD, TC, Ohm und mV. Stromaufnahme: 11mA. Montage: Anschlusskopf Form B, DIN EN50446. Werkseinstellung: CH1: Pt100, 3-Leiter, oC. CH2: nicht aktiv. Abweichende Konfiguration optional wählbar.

    • Nr B Order code TID10-

      Anzeigeeinheit Kopftransmitter TID10

      zum Aufstecken. Dot-Matrix Messwertanzeige. 12 DIP-Schalter, rückseitig. Einstellungen: FF: Simulation, Write Lock. PA: Busadressierung, Write Lock. Kompatibel: TMT85, TMT84, TMT82.

  • D
    • Nr D Order code TA20A-

      Anschlusskopf TA20A

      "Produkt im Auslaufprozess, nur begrenzt verfügbar." Anschlusskopf zur Aufnahme eines Mess- einsatzes mit Kopftransmitter oder Anschlusssockel. Zur Montage auf einem Halsrohr oder Schutzrohr. Werkstoff: Aluminium, epoxidharzbesch. Umgebungstemperatur: max. +100oC; ATEX: +95oC.

    • Nr D Order code TA20B-

      Anschlusskopf TA20B

      "Produkt im Auslaufprozess, nur begrenzt verfügbar." Anschlusskopf zur Aufnahme eines Messeinsatzes mit Kopftransmitter oder Anschlusssockel. Zur Montage auf einem Halsrohr oder Schutzrohr. Werkstoff: PA, schwarz. Umgebungstemperatur: max. +80 oC. Schutzart: IP65.

    • Nr D Order code TA20D-

      Anschlusskopf TA20D

      Produkt im Auslaufprozess, nur befristet verfügbar. Anschlusskopf zur Aufnahme eines Mess- einsatzes mit bis zu zwei Kopftrans- mittern oder einem Anschlusssockel und einem Kopftransmitter. Zur Montage auf einem Halsrohr oder Schutzrohr. Werkstoff: Aluminium, lackiert Umgebungstemperatur: max. +100 oC; ATEX: +95 oC. Schutzart: IP 66

    • Nr D Order code TA20R-

      Anschlusskopf TA20R

      Produkt im Auslaufprozess, nur befristet verfügbar. Zur Aufnahme eines Messeinsatzes mit Kopftransmitter oder Anschlusssockel. Zur Montage auf einem Halsrohr oder Schutzrohr. Werkstoff: AISI316L/1.4404. Umgebungstemperatur: max. +100oC; ATEX: +95oC. Schutzart: IP66/67.

    • Nr D Order code TA20W-

      Anschlusskopf TA20W

      Produkt im Auslaufprozess, nur befristet verfügbar. Anschlusskopf klappbar zur Aufnahme eines Messeinsatzes mit Kopftrans- mitter oder Anschlusssockel. Zur Montage auf einem Halsrohr oder Schutzrohr. Werkstoff: Aluminium Umgebungstemperatur: max. +100 oC; ATEX: +95 oC. Schutzart: IP 66

    • Nr D Order code TA21E-

      Anschlusskopf TA21E

      Aufnahme für Anschlussklemmenblock oder Kopftransmitter. Deckel: schraubbar. Material: Aluminium. Max. Temp.: +100 oC; ATEX +95 oC. Schutzart: IP65.

    • Order code READWIN-

      Readwin 2000 Bedien- + Auslesesoftware

    • Order code TXU10-

      Konfigurationskit TXU10-

      für PC-programmierbare Baugruppen. Setup-Programm+Schnittstellenkabel für PC mit USB-Port.

    • Order code FXA195-

      Commubox FXA195

      Modem zur Anbindung von HART Feldgeräten an den Computer via USB. Inbetriebnahme von Feldgeräten mit Bediensoftware. :: Zum Anschluss an eigensichere Signalstromkreise (4-20mA). :: SIL2, IEC61508.

  • D
    • Nr D Order code TA30A-

      Anschlusskopf TA30A

      Aufnahme für Anschlussklemmenblock oder Kopftransmitter + optionale Anzeige. Deckel: niedrig, klappbar, opt. Fenster. Material: Aluminium. Pulverbeschichtung: Polyester. Farbe: Grundkörper blau, Deckel grau. Umgebungstemp.: -50..150 oC (Gehäuse). Schutzart: IP66/68, NEMA 4X (Gehäuse).

    • Nr D Order code TA30D-

      Anschlusskopf TA30D

      Aufnahme für 2 Kopftransmitter oder Anschlussklemmenblöcke. Deckel: hoch, klappbar. Material: Aluminium. Pulverbeschichtung: Polyester. Farbe: Grundkörper blau, Deckel grau. Umgebungstemp.: -50..150 oC (Gehäuse). Schutzart: IP66/68, NEMA 4X (Gehäuse).

    • Nr D Order code TA30P-

      Anschlusskopf TA30P

      Aufnahme für 2 Kopftransmitter oder Anschlussklemmenblöcke. Deckel: hoch, klappbar. Material: Polyamid PA12 antistatisch. Farbe: schwarz. Umgebungstemp.: -40..120oC (Gehäuse). Schutzart: IP65 (Gehäuse).

  • B
    • Nr B Order code TMT180-

      iTEMP TMT180, Kopftransmitter Pt100

      Temperaturtransmitter,PC-programmierbar. Anwendung: RTD. 2-Leiter 4-20mA. Fehlerverhalten: NAMUR NE 43. Montage: Kopf Form B, DIN EN50446. UL gelistet.

    • Nr B Order code TMT181-

      iTEMP TMT181, Kopftransmitter PCP

      Temperaturtransmitter,PC-programmierbar. Anwendung: RTD, TC, Ohm, mV. 2-Leiter 4-20mA, galvanische Trennung. Fehlerverhalten: NAMUR NE 43. Montage: Kopf Form B, DIN EN50446. UL gelistet.

    • Order code TR15-

      Widerstandsthermometer TR15

      Austauschbarer Messeinsatz, MgO. max. Messbereich: -200...600 oC (abhängig von der Konfiguration).

  • B
    • Nr B Order code TMT182-

      iTEMP TMT182, Kopftransmitter HART

      Temperaturtransmitter, Protokoll HART. Anwendung: RTD, TC, Ohm, mV. 2-Leiter 4-20mA, galvan.Trennung. Fehlerverhalten: NAMUR NE 43. Montage: Kopf Form B, DIN EN50446. UL gelistet.

    • Nr B Order code TMT82-

      iTEMP TMT82, Transmitter HART

      Messumformer in 2-Leiter Technik. 2 universelle Sensoreingänge. Galv. Trennung 2kV (Eingang/Ausgang). Applikation: RTD, TC, Ohm und mV. ::Hochzuverlässig durch Drifterkennung und Sensorbackup. ::Optional auch für sicherheitsrelevante Anwendungen durch SIL2/3 nach IEC61508.
