Spezifikation im Überblick
-
Max. Messabweichung
Massefluss (Flüssigkeit): ±0,15 % (Standard), 0,10 % (Option)
Volumenfluss (Flüssigkeit): ±0,15 %
Massefluss (Gas): ±0,50 %
Dichte (Flüssigkeit): ±0,0005 g/cm³ -
Messbereich
0...180 000 kg/h (0...6600 lb/min)
-
Messstofftemperaturbereich
–40...+150 °C (–40...+302 °F)
-
Max. Prozessdruck
PN 100, Class 600, 63K
-
Messstoffberührende Materialien
Messrohr: 1.4539 (904L)
Anschluss: 1.4539 (904L); 1.4404 (316/316L)
Anwendungsgebiet

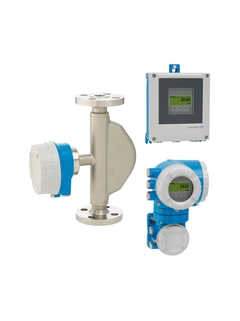

Der robuste Promass E ist die langbewährte, zuverlässige Lösung, die in verschiedensten Standardanwendungen unterschiedlicher Industrien Flüssigkeiten und Gase genau misst. Mit seinem innovativen Getrenntmessumformer bietet Promass E 500 maximale Installationsflexibilität und Bedienungssicherheit bei anspruchsvollen Umgebungsbedingungen. Heartbeat Technology garantiert Messzuverlässigkeit und ermöglicht die Verlängerung von Rekalibrierzyklen.
Messprinzip arbeitet unabhängig von physikalischen Messstoffeigenschaften wie Viskosität und Dichte
Genaue Messung von Flüssigkeiten und Gasen für ein breites Spektrum an Standardanwendungen.
Geräteeigenschaften

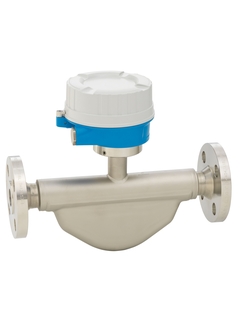

Kompakter Zweirohr-Messaufnehmer
Messstofftemperatur bis +150 °C (+302 °F)
Prozessdruck bis 100 bar (1450 psi)
Getrenntausführung mit bis zu 4 Ein-/Ausgängen
Beleuchtete Anzeige mit Touch Control, WLAN-Zugriff
Standardkabel zwischen Messaufnehmer und -umformer
Vorteile
Kostengünstig – vielseitig einsetzbares Gerät; Alternative zu traditionellem Volumenfluss-Messgerät
Weniger Prozessmessstellen – multivariable Messung (Durchfluss, Dichte, Temperatur)
Platzsparende Montage – keine Ein-/Auslaufstrecken
Voller Zugriff auf Prozess- und Diagnoseinformationen – zahlreiche, frei kombinierbare I/Os und Feldbusse
Reduzierte Komplexität und Varianz – frei konfigurierbare I/O-Funktionalität
Integrierte Verifizierung – Heartbeat Technology
Videos
Extended Auswahl
-
Maximaler Leistungsumfang für breiten Einsatzbereich
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Perfekt für Basisanwendungen
- Einfachste Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Optimierter Leistungsumfang für Standardanwendungen
- Einfache Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Maximaler Leistungsumfang für breiten Einsatzbereich
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Höchster Nutzen durch Spezialisierung auf Anwendung
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
Variabel
| FLEX Auswahl | Leistungsumfang | Einfache Auswahl |
|---|---|---|
Fundamental Auswahl Perfekt für Basisanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Lean Auswahl Optimierter Leistungsumfang für Standardanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Extended Auswahl Maximierte Effizienz in Standardanwendungen im Life Cycle |
Leistungsumfang
|
Einfache Auswahl
|
Xpert Auswahl Herausragende Leistung für besondere Anwendungen |
Leistungsumfang
|
Einfache Auswahl
Variabel |
Loading alternative products
Vorgänger
Erfolgsstorys
Beliebteste Downloads
-
-
Technische Information (TI)
Proline Promass E 500
Deutsche Version - 01/2021
Coriolis-Durchflussmessgerät
EN DE 01/08/202201/01/202116/09/201915/07/201901/11/2018Sprache:
Deutsch
Version:
01/01/2021
Dateigröße:
10.9 MB
Dateiname:
TI01282DDE_0721.pdf
-
-
-
Technische Information (TI)
Proline Promass E 500
Deutsche Version - 08/2022
Coriolis-Durchflussmessgerät
EN DE 01/08/202201/01/202116/09/201915/07/201901/11/2018Sprache:
Deutsch
Version:
01/08/2022
Dateigröße:
11.3 MB
Dateiname:
TI01282DDE_0822-00.pdf
-
295 Dokumente
-
-
Technische Information (TI)
Proline Promass E 500
Coriolis-Durchflussmessgerät
EN DE 01/08/202201/01/202116/09/201915/07/201901/11/2018Sprache:
Deutsch
Version:
01/08/2022
Dateigröße:
11.3 MB
Dateiname:
TI01282DDE_0822-00.pdf
-
-
-
Betriebsanleitung (BA)
Proline Promass E 500
Coriolis-Durchflussmessgerät FOUNDATION Fieldbus
EN DE 01/01/202101/11/2016Sprache:
Deutsch
Version:
01/01/2021
Dateigröße:
8.3 MB
Dateiname:
BA01561DDE_0221.pdf
-
-
-
Betriebsanleitung (BA)
Proline Promass E 500
Coriolis-Durchflussmessgerät PROFIBUS PA
EN DE 01/01/202101/11/201801/08/2016Sprache:
Deutsch
Version:
01/01/2021
Dateigröße:
8.7 MB
Dateiname:
BA01550DDE_0321.pdf
-
-
-
Betriebsanleitung (BA)
Proline Promass E 500
Coriolis-Durchflussmessgerät EtherNet/IP
EN DE 01/01/202102/10/2017Sprache:
Deutsch
Version:
01/01/2021
Dateigröße:
10.1 MB
Dateiname:
BA01749DDE_0221.pdf
-
-
-
Betriebsanleitung (BA)
Proline Promass E 500
Coriolis-Durchflussmessgerät Modbus RS485
EN DE 01/08/202201/01/202101/09/201901/12/201802/10/2017Sprache:
Deutsch
Version:
01/08/2022
Dateigröße:
9.2 MB
Dateiname:
BA01539DDE_0622-00.pdf
-
-
-
Betriebsanleitung (BA)
Proline Promass E 500
Coriolis-Durchflussmessgerät PROFIBUS DP
EN DE 01/01/202101/06/2018Sprache:
Deutsch
Version:
01/01/2021
Dateigröße:
8.4 MB
Dateiname:
BA01872DDE_0221.pdf
-
-
-
Betriebsanleitung (BA)
Proline Promass E 500
Coriolis-Durchflussmessgerät PROFINET
EN DE 01/01/202116/09/201915/07/201902/10/2017Sprache:
Deutsch
Version:
01/01/2021
Dateigröße:
11.8 MB
Dateiname:
BA01760DDE_0421.pdf
-
-
-
Betriebsanleitung (BA)
Proline Promass E 500
Coriolis-Durchflussmessgerät HART
EN DE 01/08/202201/01/202101/09/201902/10/201701/08/2016Sprache:
Deutsch
Version:
01/08/2022
Dateigröße:
9.8 MB
Dateiname:
BA01528DDE_0522-00.pdf
-
-
-
Geräteparameter (GP)
Proline Promass 500 EtherNet/IP Beschreibung Geräteparameter
Coriolis-Durchflussmessgerät
EN DE 01/08/201802/10/2017Sprache:
Deutsch
Version:
01/08/2018
Dateigröße:
1.9 MB
Dateiname:
GP01120DDE_0218.pdf
-
-
-
Geräteparameter (GP)
Proline Promass 500 PROFIBUS PA Beschreibung Geräteparameter
Coriolis-Durchflussmessgerät
EN DE 01/11/201801/08/201802/08/2016Sprache:
Deutsch
Version:
01/11/2018
Dateigröße:
2.2 MB
Dateiname:
GP01061DDE_0318.pdf
-
Ersatzteile nach Nummer in Zeichnung suchen
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Set Energieversorgung, 100-230VAC, Ex
-
Hilfsenergie
ZeichnungsnummerBestellcode3171323007 -
-
Set Energieversorgung, 24VDC, Ex
-
Hilfsenergie
ZeichnungsnummerBestellcode3171323008 -
-
Set Energ.vers.,100-230VAC/24VDC,Ex-frei
-
Hilfsenergie
ZeichnungsnummerBestellcode3171323009 -
-
Set Hauptelek. Extender, 500 dig., Ex
-
Elektronik (Peripherie)
ZeichnungsnummerBestellcode4771323012 -
-
Set Hauptelek.Extender,500 dig., Ex-frei
-
Elektronik (Peripherie)
ZeichnungsnummerBestellcode4771323013 -
-
Set ISEM-Extender, 500 digital, Ex
-
Elektronik (Sensor)
ZeichnungsnummerBestellcode3671323015 -
-
ISEM-Elektronikmodul, Promass 300/500
-
Elektronik
ZeichnungsnummerBestellcode33XPD0028- -
-
Set T-DAT, 100/300/400/500/500 digital
-
Speicher
ZeichnungsnummerBestellcode3971185788 -
-
I/O-Modul, Steckplatz 1, 300/500
-
I/O-Modul
ZeichnungsnummerBestellcode34XPD0037- -
-
Set Modulhalterung, 300/500, Ex
-
Elektronik (Peripherie)
ZeichnungsnummerBestellcode3771323010 -
-
Set ISEM-Flachbandkabel, 300/500
-
Anschluss (elektrisch)
ZeichnungsnummerBestellcode4671323005 -
-
Set ISEM-Flachbandkabel, 500 digital
-
Anschluss (elektrisch)
ZeichnungsnummerBestellcode4671323006 -
-
I/O-Modul, Steckplatz 2/3/4, 300/500
-
I/O-Modul
ZeichnungsnummerBestellcode35XPD0038- -
-
Set Klemmen Variante A, 300/500, Ex
-
Klemmenmodul
ZeichnungsnummerBestellcode4571323075 -
-
Anzeigemodul, 300/500/DKX001
-
Display
ZeichnungsnummerBestellcode50XPD0031- -
-
Set Klemmen Variante B, 300/500, Ex
-
Klemmenmodul
ZeichnungsnummerBestellcode4571323076 -
-
Set Klemmen Variante C, 300/500, Ex
-
Klemmenmodul
ZeichnungsnummerBestellcode4571327819 -
-
Set Klemmen Variante A, 500 dig.,Ex-frei
-
Klemmenmodul
ZeichnungsnummerBestellcode4571323077 -
-
Set Klemmen Variante B, 500 dig.,Ex-frei
-
Klemmenmodul
ZeichnungsnummerBestellcode4571323078 -
-
Set Klemmen Variante C, 500 dig.,Ex-frei
-
Klemmenmodul
ZeichnungsnummerBestellcode4571327820 -
-
Set Anschlussprint, Promass 500, Ex
-
Elektronik (Sensor)
ZeichnungsnummerBestellcode4471323268 -
-
Set Anschlussprint, Promass 500,Ex,-50oC
-
Elektronik (Sensor)
ZeichnungsnummerBestellcode4471323269 -
-
Set Deckel, Schauglas, Alu, Ex-frei/Exde
-
Abdeckung
ZeichnungsnummerBestellcode2071323016 -
-
Set Deckel, Glas, Alu,-50oC,Ex-frei/Exde
-
Abdeckung
ZeichnungsnummerBestellcode2071323017 -
-
Set Deckel, Schauglas, Alu, Exd
-
Abdeckung
ZeichnungsnummerBestellcode2071323020 -
-
Set Deckel, Schauglas, Alu, -50oC, Exd
-
Abdeckung
ZeichnungsnummerBestellcode2071323021 -
-
Set Deckeldichtung, Schauglas/Blind
-
Dichtung
ZeichnungsnummerBestellcode7071323026 -
-
Set Deckeldichtung,Schauglas/Blind,-50oC
-
Dichtung
ZeichnungsnummerBestellcode7071323027 -
-
Set Deckel, Elektronikraum, Alu, Ex
-
Abdeckung
ZeichnungsnummerBestellcode2271323032 -
-
Set Deckel, Elektronikraum, Alu,-50oC,Ex
-
Abdeckung
ZeichnungsnummerBestellcode2271323033 -
-
Set Deckeldichtung, Elektronikraum, Ex
-
Dichtung
ZeichnungsnummerBestellcode7471323036 -
-
Set Deckeldicht.,Elektronikraum,-50oC,Ex
-
