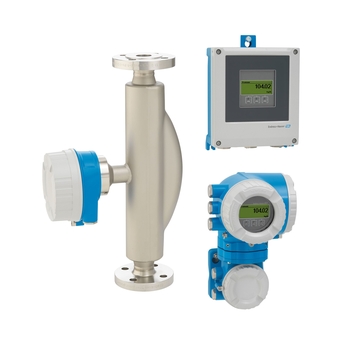

Proline Promass F 500
Coriolis-Durchflussmessgerät

Coriolis

Messgerät mit höchster Genauigkeit und Robustheit, als Getrenntausführung mit bis zu 4 I/Os.
Höchste Messleistung für Flüssigkeiten und Gase bei schwankenden, anspruchsvollen Prozessbedingungen.

Höchste Prozesssicherheit – immun gegen schwankende und raue Umgebungsbedingungen. Weniger Prozessmessstellen – multivariable Messung (Durchfluss, Dichte, Temperatur). Platzsparende Montage – keine Ein-/Auslaufstrecken nötig.
Massefluss: Messabweichung ±0,05 % (PremiumCal) . Messstofftemperatur: –196…+350 °C (–320…+662 °F). Nennweite: DN 8...250 (³⁄₈...10") .

Voller Zugriff auf Prozess- und Diagnoseinformationen – zahlreiche, frei kombinierbare I/Os und Feldbusse. Reduzierte Komplexität und Varianz – frei konfigurierbare I/O-Funktionalität. Integrierte Verifizierung – Heartbeat Technology.
Getrenntausführung mit bis zu 4 I/Os. Beleuchtete Anzeige mit Touch Control, WLAN-Zugriff. Standardkabel zwischen Messaufnehmer und -umformer.

DN 8...250 (⅜...10")

Messrohr: 1.4539 (904L); 1.4404 (316/316L); Alloy C22, 2.4602 (UNS N06022)
Anschluss: 1.4404 (316/316L); Alloy C22, 2.4602 (UNS N06022); 1.4301 (F304)

Massefluss, Dichte, Temperatur, Volumenfluss, Normvolumenfluss, Normdichte, Konzentration

Massefluss (Flüssigkeit): ±0,10 % (Standard), 0,05 % (Option)
Volumenfluss (Flüssigkeit): ±0,10 %
Massefluss (Gas): ±0,25 %
Dichte (Flüssigkeit): ±0,0005 g/cm³

0...2 200 000 kg/h (0...80 840 lb/min)

PN 100, Class 600, 63K

Standard: –50...+150 °C (–58...+302 °F)
Option: –50...+240 °C (–58...+464 °F)
Hochtemperaturoption: –50...350 °C (–58...+662 °F)
Option: –196...+150 °C (–320...+302 °F)

Standard: –40...+60 °C (–40...+140 °F)
Option: –60...+60 °C (–76...+140 °F)

Standard: 1.4301 (304)
Option: 1.4404 (316/316L)
Anschlussgehäuse Messaufnehmer (Standard): AlSi10Mg, beschichtet
Anschlussgehäuse Messaufnehmer (Option): 1.4301 (304); 1.4404 (316L) 1.4409 CF3M), ähnlich zu 316L

AlSi10Mg, beschichtet; 1.4409 (CF3M) ähnlich zu 316L; Polycarbonat

Messaufnehmer-Getrenntausführung (Standard): IP66/67, Type 4X enclosure
Messaufnehmer-Getrenntausführung (Option): IP69.
Messumformer Getrenntausführung: IP66/67, Type 4X enclosure
Externe WLAN-Antenne: IP67

4-zeilige, beleuchtete Anzeige erhältlich (keine Vor-Ort-Bedienung)
Konfiguration via Webbrowser und Bedientools möglich

4 Ausgänge
4-20 mA HART (aktiv/passiv)
4-20 mA (aktiv/passiv)
Impuls/Frequenz/Schaltausgang (aktiv/passiv)
Relaisausgang

Statuseingang
4-20mA-Eingang

HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, Profinet, Ethernet/IP, OPC-UA

DC 24 V
AC 100...230 V
AC 100...230 V / DC 24 V (nicht explosionsgefährdeter Bereich)

ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC

CE-Zeichen, C-Tick Zeichen, EAC Kennzeichnung

Funktionale Sicherheit entsprechend IEC 61508, einsetzbar in sicherheitstechnischen Anwendungen gemäss IEC 61511

Kalibrierung durchgeführt auf akkreditierten Kalibrieranlagen (gemäß ISO/IEC 17025)
Heartbeat Technology erfüllt die Anforderung an die messtechnische Rückführbarkeit gemäß ISO 9001:2015, Kapitel 7.1.5.2 a (TÜV SÜD Bescheinigung)
MI-005 (Flüssigkeiten ausser Wasser, Kohlenwasserstoffe, LPG, Kryogene Flüssigkeiten)
NTEP (Flüssigkeiten ausser Wasser, LPG, Kryogene Flüssigkeiten)
MC (Flüssigkeiten ausser Wasser, Kryogene Flüssigkeiten)
MI-002, PTB

LR-Zulassung, DNV GL Zulassung, ABS Zulassung, BV Zulassung, CCS Zulassung

PED, CRN, AD 2000

3.1-Material
NACE MR0175/MR0103, PMI; Schweißtest gemäß EN ISO, ASME, NORSOK

3-A, EHEDG, cGMP

Coriolis

Messgerät mit höchster Genauigkeit und Robustheit, als Getrenntausführung mit bis zu 4 I/Os.
Höchste Messleistung für Flüssigkeiten und Gase bei schwankenden, anspruchsvollen Prozessbedingungen.

Höchste Prozesssicherheit – immun gegen schwankende und raue Umgebungsbedingungen. Weniger Prozessmessstellen – multivariable Messung (Durchfluss, Dichte, Temperatur). Platzsparende Montage – keine Ein-/Auslaufstrecken nötig.
Massefluss: Messabweichung ±0,05 % (PremiumCal) . Messstofftemperatur: –196…+350 °C (–320…+662 °F). Nennweite: DN 8...250 (³⁄₈...10") .

Voller Zugriff auf Prozess- und Diagnoseinformationen – zahlreiche, frei kombinierbare I/Os und Feldbusse. Reduzierte Komplexität und Varianz – frei konfigurierbare I/O-Funktionalität. Integrierte Verifizierung – Heartbeat Technology.
Getrenntausführung mit bis zu 4 I/Os. Beleuchtete Anzeige mit Touch Control, WLAN-Zugriff. Standardkabel zwischen Messaufnehmer und -umformer.

DN 8...250 (⅜...10")

Messrohr: 1.4539 (904L); 1.4404 (316/316L); Alloy C22, 2.4602 (UNS N06022)
Anschluss: 1.4404 (316/316L); Alloy C22, 2.4602 (UNS N06022); 1.4301 (F304)

Massefluss, Dichte, Temperatur, Volumenfluss, Normvolumenfluss, Normdichte, Konzentration

Massefluss (Flüssigkeit): ±0,10 % (Standard), 0,05 % (Option)
Volumenfluss (Flüssigkeit): ±0,10 %
Massefluss (Gas): ±0,25 %
Dichte (Flüssigkeit): ±0,0005 g/cm³

0...2 200 000 kg/h (0...80 840 lb/min)

PN 100, Class 600, 63K

Standard: –50…+150 °C (–58…+302 °F)
Option: –50…+240 °C (–58…+464 °F)
Hochtemperaturoption: –50…+350 °C (–58…+662 °F)
Option: –196 to +150 °C (–320 to +302 °F)

Standard: –40...+60 °C (–40...+140 °F)
Option: –60...+60 °C (–76...+140 °F)

Standard: 1.4301 (304)
Option: 1.4404 (316/316L)
Anschlussgehäuse Messaufnehmer (Standard): AlSi10Mg, beschichtet
Anschlussgehäuse Messaufnehmer (Option): 1.4301 (304); 1.4404 (316L) 1.4409 CF3M), ähnlich zu 316L

AlSi10Mg, beschichtet; 1.4409 (CF3M) ähnlich zu 316L

Messaufnehmer-Getrenntausführung (Standard): IP66/67, Type 4X enclosure
Messaufnehmer-Getrenntausführung (Option): IP69.
Messumformer Getrenntausführung: IP66/67, Type 4X enclosure
Externe WLAN-Antenne: IP67

4-zeilige, beleuchtete Anzeige erhältlich (keine Vor-Ort-Bedienung)
Konfiguration via Webbrowser und Bedientools möglich

4 Ausgänge
4-20 mA HART (aktiv/passiv)
4-20 mA (aktiv/passiv)
Impuls/Frequenz/Schaltausgang (aktiv/passiv)
Relaisausgang

Statuseingang
4-20mA-Eingang

HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, Profinet, Ethernet/IP, OPC-UA

DC 24 V
AC 100...230 V
AC 100...230 V / DC 24 V (nicht explosionsgefährdeter Bereich)

ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC

CE-Zeichen, C-Tick Zeichen, EAC Kennzeichnung

Funktionale Sicherheit entsprechend IEC 61508, einsetzbar in sicherheitstechnischen Anwendungen gemäss IEC 61511

Kalibrierung durchgeführt auf akkreditierten Kalibrieranlagen (gemäß ISO/IEC 17025)
Heartbeat Technology erfüllt die Anforderung an die messtechnische Rückführbarkeit gemäß ISO 9001:2015, Kapitel 7.1.5.2 a (TÜV SÜD Bescheinigung)
MI-005 (Flüssigkeiten ausser Wasser, Kohlenwasserstoffe, LPG, Kryogene Flüssigkeiten)
NTEP (Flüssigkeiten ausser Wasser, LPG, Kryogene Flüssigkeiten)
MC (Flüssigkeiten ausser Wasser, Kryogene Flüssigkeiten)
MI-002, PTB

LR-Zulassung, DNV GL Zulassung, ABS Zulassung, CCS Zulassung

PED, CRN, AD 2003

3.1-Material
NACE MR0175/MR0103, PMI; Schweißtest gemäß EN ISO, ASME, NORSOK

cGMP

Coriolis

Messgerät mit höchster Genauigkeit und Robustheit, als Getrenntausführung mit bis zu 4 I/Os.
Höchste Messleistung für Flüssigkeiten und Gase bei schwankenden, anspruchsvollen Prozessbedingungen.

Höchste Prozesssicherheit – immun gegen schwankende und raue Umgebungsbedingungen. Weniger Prozessmessstellen – multivariable Messung (Durchfluss, Dichte, Temperatur). Platzsparende Montage – keine Ein-/Auslaufstrecken nötig.
Massefluss: Messabweichung ±0,05 % (PremiumCal) . Messstofftemperatur: –196…+350 °C (–320…+662 °F). Nennweite: DN 8...250 (³⁄₈...10") .

Voller Zugriff auf Prozess- und Diagnoseinformationen – zahlreiche, frei kombinierbare I/Os und Feldbusse. Reduzierte Komplexität und Varianz – frei konfigurierbare I/O-Funktionalität. Integrierte Verifizierung – Heartbeat Technology.
Getrenntausführung mit bis zu 4 I/Os. Beleuchtete Anzeige mit Touch Control, WLAN-Zugriff. Standardkabel zwischen Messaufnehmer und -umformer.

DN 8 to 250 (⅜ to 10")

Measuring tube: 1.4539 (904L); 1.4404 (316/316L); Alloy C22, 2.4602 (UNS N06022)
Connection: 1.4404 (316/316L); Alloy C22, 2.4602 (UNS N06022); 1.4301 (F304)

Mass flow, density, temperature, volume flow, corrected volume flow, reference density, concentration

Mass flow (liquid): ±0.10 % (standard), 0.05 % (option)
Volume flow (liquid): ±0.10 %
Mass flow (gas): ±0.25 %
Density (liquid): ±0.0005 g/cm³

0 to 2 200 000 kg/h (0 to 80 840 lb/min)

PN 100, Class 600, 63K

Standard: –50 to +150 °C (–58…+302 °F)
Option: –50 to +240 °C (–58…+464 °F)
High temperatur option: –50 to +350 °C (–58…+662 °F)
Option: –196 to +150 °C (–320 to +302 °F)

Standard: –40 to +60 °C (–40 to +140 °F)
Option: –60 to +60 °C (–76 to +140 °F)

Standard: 1.4301 (304), corrosion resistant
Option: 1.4404 (316L)
Sensor connection housing (standard): AlSi10Mg, coated
Sensor connection housing (option): 1.4301 (304); 1.4404 (316L); 1.4409 (CF3M) similar to 316L

AlSi10Mg, coated; 1.4409 (CF3M) similar to 316L; Polycarbonat

Sensor remote version (standard): IP66/67, type 4X enclosure
Sensor remote version (option): IP69.
Transmitter remote version: IP66/67, Type 4X enclosure

4-line backlit display with touch control (operation from outside)
Configuration via local display and operating tools possible

4 outputs:
4-20 mA HART (active/passive)
4-20 mA WirelessHART
4-20 mA (active/passive)
Pulse/frequency/switch output (active/passive)
Double pulse output (active/passive)
Relay output

Status input
4-20 mA input

HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, Profinet, Ethernet/IP, OPC-UA

DC 24 V
AC 100 to 230 V
AC 100 to 230 V / DC 24 V (non-hazardous area)

DC 24 V
AC 100 to 230 V
AC 100 to 230 V / DC 24 V (non-hazardous area)

Coriolis

Messgerät mit höchster Genauigkeit und Robustheit, als Getrenntausführung mit bis zu 4 I/Os.
Höchste Messleistung für Flüssigkeiten und Gase bei schwankenden, anspruchsvollen Prozessbedingungen.

Höchste Prozesssicherheit – immun gegen schwankende und raue Umgebungsbedingungen. Weniger Prozessmessstellen – multivariable Messung (Durchfluss, Dichte, Temperatur). Platzsparende Montage – keine Ein-/Auslaufstrecken nötig.
Massefluss: Messabweichung ±0,05 % (PremiumCal) . Messstofftemperatur: –196…+350 °C (–320…+662 °F). Nennweite: DN 8...250 (³⁄₈...10") .

Voller Zugriff auf Prozess- und Diagnoseinformationen – zahlreiche, frei kombinierbare I/Os und Feldbusse. Reduzierte Komplexität und Varianz – frei konfigurierbare I/O-Funktionalität. Integrierte Verifizierung – Heartbeat Technology.
Getrenntausführung mit bis zu 4 I/Os. Beleuchtete Anzeige mit Touch Control, WLAN-Zugriff. Standardkabel zwischen Messaufnehmer und -umformer.

DN 8...250 (⅜...10")

Messrohr: 1.4539 (904L); 1.4404 (316/316L); Alloy C22, 2.4602 (UNS N06022)
Anschluss: 1.4404 (316/316L); Alloy C22, 2.4602 (UNS N06022); 1.4301 (F304)

Massefluss, Dichte, Temperatur, Volumenfluss, Normvolumenfluss, Normdichte

Massefluss (Flüssigkeit): ±0,10 % (Standard), 0,05 % (Option)
Volumenfluss (Flüssigkeit): ±0,10 %
Massefluss (Gas): ±0,25 %
Dichte (Flüssigkeit): ±0,0005 g/cm³

0...2 200 000 kg/h (0...80 840 lb/min)

PN 100, Class 600, 63K

Standard: –50…+150 °C (–58…+302 °F)
Option: –50…+240 °C (–58…+464 °F)
Hochtemperaturoption: –50…+350 °C (–58…+662 °F)
Option: –196 to +150 °C (–320...+302 °F)

Standard: –40...+60 °C (–40...+140 °F)
Option: –50...+60 °C (–58...+140 °F)

Standard: 1.4301 (304)
Option: 1.4404 (316/316L)
Anschlussgehäuse Messaufnehmer (Standard): AlSi10Mg, beschichtet
Anschlussgehäuse Messaufnehmer (Option): 1.4301 (304); 1.4404 (316L) 1.4409 CF3M), ähnlich zu 316L

AlSi10Mg, beschichtet; 1.4409 (CF3M) ähnlich zu 316L; Polycarbonat

Messaufnehmer-Getrenntausführung (Standard): IP66/67, Type 4X enclosure
Messaufnehmer-Getrenntausführung (Option): IP69
Messumformer-Getrenntausführung: IP66/67, Type 4X enclosure

4‐zeilige, beleuchtete Anzeige mit Touch Control (Bedienung von außen)
Konfiguration via Vor‐Ort‐Anzeige und Bedientools möglich

4 Ausgänge
4-20 mA HART (aktiv/passiv)
4-20 mA WirelessHART
4-20 mA (aktiv/passiv)
Impuls/Frequenz/Schaltausgang (aktiv/passiv)
Relaisausgang

Statuseingang
4-20mA-Eingang

HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, Profinet, Ethernet/IP, OPC-UA

DC 24 V
AC 100...230 V
AC 100...230 V / DC 24 V (nicht explosionsgefährdeter Bereich)

ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC

CE-Zeichen, C-Tick Zeichen, EAC Kennzeichnung

Funktionale Sicherheit entsprechend IEC 61508, einsetzbar in sicherheitstechnischen Anwendungen gemäss IEC 61511

Kalibrierung durchgeführt auf akkreditierten Kalibrieranlagen (gemäß ISO/IEC 17025)
Heartbeat Technology erfüllt die Anforderung an die messtechnische Rückführbarkeit gemäß ISO 9001:2015, Kapitel 7.1.5.2 a (TÜV SÜD Bescheinigung)
MI-005 (Flüssigkeiten ausser Wasser, Kohlenwasserstoffe, LPG, Kryogene Flüssigkeiten)
NTEP (Flüssigkeiten ausser Wasser, LPG, Kryogene Flüssigkeiten)
MC (Flüssigkeiten ausser Wasser, Kryogene Flüssigkeiten)
MI-002, PTB

LR-Zulassung, DNV GL Zulassung, ABS Zulassung, BV Zulassung, CCS Zulassung

PED, CRN, AD 2000

3.1‐Material
NACE MR0175/MR0103, PMI; Schweißtest gemäß EN ISO, ASME, NORSOK

3-A, EHEDG, cGMP
