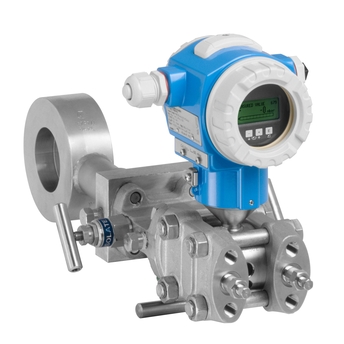

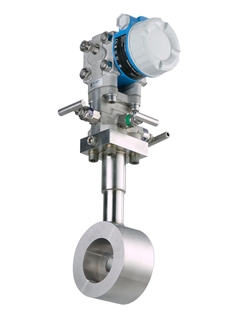

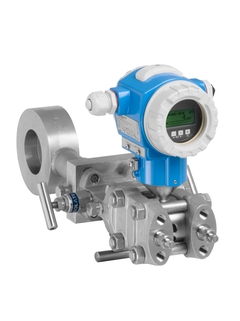

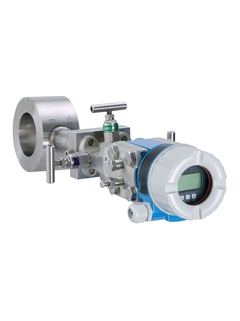

Deltatop DO62C

Dieses Produkt ist nicht mehr erhältlich.

Bitte sehen Sie sich die neue Generation unter "Vorgänger/Nachfolger" an, oder wenden Sie sich an Ihre lokale Endress+Hauser Niederlassung.

Funktionen und Spezifikationen

Zurück

Details

  • Messprinzip

    Differenzdruck

  • Produkt‐Headline

    Durchflussmessung für berechneten Volumen- oder Massendurchfluss. dp-Wirkdruckgeber (Blende).

    Normblende mit Fassungsring und Eckentnahme mit Einzelanbohrung.

  • Messaufnehmer‐Features

    International genormt nach ISO5167-2.

    Einteiliger Fassungsring.

    Kompakt- oder Getrenntversion.

    Optimierbar für minimierten Druckverlust, reduzierte Messunsicherheit oder erweiterte Messbereichsspreizung.

    Deltabar S/M Differenzdruck-Transmitter.

  • Nennweitenbereich

    DN 25...1000

    1" ... 40"

  • Max. Messabweichung

    typically < 1% of calculated volume or mass acc. ISO5167 without calibration.

    Unsicherheit des Wirkdruckgebers ohne Berücksichtigung der Unsicherheit der Dichte oder Kompensation.

  • Messbereich

    2.5 ... 150'000m3/h

  • Max. Prozessdruck

    PN6 ... 160

    Cl.150 ... 2500

  • Messstofftemperaturbereich

    Kompaktversion:

    -200°C ... 200°C

    -328°F ... 392°F



    Getrenntversion:

    -200°C ... 1000°C

    -328°F ... 1832°F

  • Schutzart

    Transmitter (Deltabar):

    IP67

    NEMA6P

  • Anzeige/Bedienung

    Transmitter (Deltabar):

    LCD-Anzeige mit 4 Zeilen

    Bedienung mit 3 Tasten

    Quick setup

    HistoROM

  • Ausgänge

    Transmitter (Deltabar):

    4 ... 20 mA

  • Digitale Kommunikation

    Transmitter (Deltabar):

    HART

    PROFIBUS PA

    FOUNDATION Fieldbus

  • Zulassungen für explosionsgefährdeten Bereich

    Transmitter (Deltabar):

    ATEX

    FM

    CSA

    IEC

    TIIS

    NEPSI

  • Messprinzip

    Differenzdruck

  • Produkt‐Headline

    Durchflussmessung für berechneten Volumen- oder Massendurchfluss. dp-Wirkdruckgeber (Blende).

    Normblende mit Fassungsring und Eckentnahme mit Einzelanbohrung.

  • Messaufnehmer‐Features

    International genormt nach ISO5167-2.

    Einteiliger Fassungsring.

    Kompakt- oder Getrenntversion.

    Optimierbar für minimierten Druckverlust, reduzierte Messunsicherheit oder erweiterte Messbereichsspreizung.

    Deltabar S/M Differenzdruck-Transmitter.

  • Nennweitenbereich

    DN 25...1000

    1" ... 40"

  • Max. Messabweichung

    typisch < 1% des berechneten Volumens oder der berechneten Masse gemäß ISO5167 ohne Kalibration.

  • Messbereich

    0.1 ... 15'000m3/h

  • Max. Prozessdruck

    PN6 ... 160

    Cl.150 ... 2500

  • Messstofftemperaturbereich

    Kompaktversion:

    -200°C ... 200°C

    -328°F ... 392°F



    Getrenntversion:

    -200°C ... 1000°C

    -328°F ... 1832°F

  • Schutzart

    Transmitter (Deltabar):

    IP67

    NEMA6P

  • Anzeige/Bedienung

    Transmitter (Deltabar):

    LCD-Anzeige mit 4 Zeilen

    Bedienung mit 3 Tasten

    Quick setup

    HistoROM

  • Ausgänge

    Transmitter (Deltabar):

    4 ... 20 mA

  • Digitale Kommunikation

    Transmitter (Deltabar):

    HART

    PROFIBUS PA

    FOUNDATION Fieldbus

  • Zulassungen für explosionsgefährdeten Bereich

    Transmitter (Deltabar):

    ATEX

    FM

    CSA

    IEC

    TIIS

    NEPSI

  • Messprinzip

    Differenzdruck

  • Produkt‐Headline

    Durchflussmessung für berechneten Volumen- oder Massendurchfluss. dp-Wirkdruckgeber (Blende).

    Normblende mit Fassungsring und Eckentnahme mit Einzelanbohrung.

  • Messaufnehmer‐Features

    International genormt nach ISO5167-2.

    Einteiliger Fassungsring.

    Kompakt- oder Getrenntversion.

    Optimierbar für minimierten Druckverlust, reduzierte Messunsicherheit oder erweiterte Messbereichsspreizung.

    Deltabar S/M Differenzdruck-Transmitter.

  • Nennweitenbereich

    DN 25...1000

    1" ... 40"

  • Max. Messabweichung

    typisch < 1% des berechneten Volumens oder der berechneten Masse gemäß ISO5167 ohne Kalibration.

    Unsicherheit des Wirkdruckgebers ohne Berücksichtigung der Unsicherheit der Dichte oder Kompensation.

  • Messbereich

    2.5 ... 150'000m3/h

    12.5 ... 750'000 kg/h bei 10bar/230°C

  • Max. Prozessdruck

    PN6 ... 160

    Cl.150 ... 2500

  • Messstofftemperaturbereich

    Kompaktversion:

    -200°C ... 200°C

    -328°F ... 392°F



    Getrenntversion:

    -200°C ... 1000°C

    -328°F ... 1832°F

  • Schutzart

    Transmitter (Deltabar):

    IP67

    NEMA6P

  • Anzeige/Bedienung

    Transmitter (Deltabar):

    LCD-Anzeige mit 4 Zeilen

    Bedienung mit 3 Tasten

    Quick setup

    HistoROM

  • Ausgänge

    Transmitter (Deltabar):

    4 ... 20 mA

  • Digitale Kommunikation

    Transmitter (Deltabar):

    HART

    PROFIBUS PA

    FOUNDATION Fieldbus

  • Zulassungen für explosionsgefährdeten Bereich

    Transmitter (Deltabar):

    ATEX

    FM

    CSA

    IEC

    TIIS

    NEPSI

Dokumente / Handbücher / Software

Zubehör / Ersatzteile

Nr
Order code
Specification
    • Order code 71071897

      Schraubensatz UNF7/16x1-3/4",Stahl,Viton

      Bestehend aus: 4x Schraube, Länge 1-3/4", Stahl. 2x Dichtung FKM Viton. Verwendung: Ventilblöcke, gefräßt. DA63M, DPD61D/DPD62D/DPD63D, DO61W/DO62C/DO63C/DO65F. Nicht für Ventilblöcke + Anschluss IEC61518, beidseitig.

    • Order code 71071899

      Schraubensatz UNF7/16x1-3/4",Stahl,PTFE

      Bestehend aus: 4x Schraube, Länge 1-3/4", Stahl. 2x Dichtung PTFE. Verwendung: Ventilblöcke, gefräßt. DA63M, DPD61D/DPD62D/DPD63D, DO61W/DO62C/DO63C/DO65F. Nicht für Ventilblöcke + Anschluss IEC61518, beidseitig.

    • Order code 71071900

      Schraubensatz UNF7/16x2-1/4",Stahl,Viton

      Bestehend aus: 4x Schraube, Länge 2-1/4", Stahl. 2x Dichtung FKM Viton. Verwendung: Ventilblöcke, geschmiedet. DA63M, DPD61D/DPD62D/DPD63D, DO61W/DO62C/DO63C/DO65F. Nicht für Ventilblöcke + Anschluss IEC61518, beidseitig.

    • Order code 71071901

      Schraubensatz UNF7/16x2-1/4",Stahl,PTFE

      Bestehend aus: 4x Schraube, Länge 2-1/4", Stahl. 2x Dichtung PTFE. Verwendung: Ventilblöcke, geschmiedet. DA63M, DPD61D/DPD62D/DPD63D, DO61W/DO62C/DO63C/DO65F. Nicht für Ventilblöcke + Anschluss IEC61518, beidseitig.

    • Order code 71285305

      Schraubensatz UNF7/16x1-3/4",VA,Viton

      Bestehend aus: 4x Schraube, Länge 1-3/4", VA. 2x Dichtung FKM Viton. Verwendung: Ventilblöcke, gefräßt. DA63M, DP61D/DP62D/DP63D, DO61W/DO62C/DO63C/DO65F. Nicht für Ventilblöcke + Anschluss IEC61518, beidseitig.

    • Order code 71285307

      Schraubensatz UNF7/16x1-3/4", VA, PTFE

      Bestehend aus: 4x Schraube, Länge 1-3/4", VA. 2x Dichtung PTFE. Verwendung: Ventilblöcke, gefräßt. DA63M, DP61D/DP62D/DP63D, DO61W/DO62C/DO63C/DO65F. Nicht für Ventilblöcke + Anschluss IEC61518, beidseitig.

    • Order code 71285308

      Schraubensatz UNF7/16x2-1/4", VA, Viton

      Bestehend aus: 4x Schraube, Länge 2-1/4", VA. 2x Dichtung FKM Viton. Verwendung: Ventilblöcke, geschmiedet. DA63M, DP61D/DP62D/DP63D, DO61W/DO62C/DO63C/DO65F. Nicht für Ventilblöcke + Anschluss IEC61518, beidseitig.

    • Order code 71285310

      Schraubensatz UNF7/16x2-1/4", VA, PTFE

      Bestehend aus: 4x Schraube, Länge 2-1/4", VA. 2x Dichtung PTFE. Verwendung: Ventilblöcke, geschmiedet. DA63M, DP61D/DP62D/DP63D, DO61W/DO62C/DO63C/DO65F. Nicht für Ventilblöcke + Anschluss IEC61518, beidseitig.
