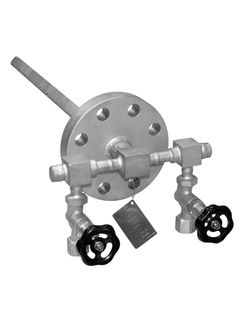

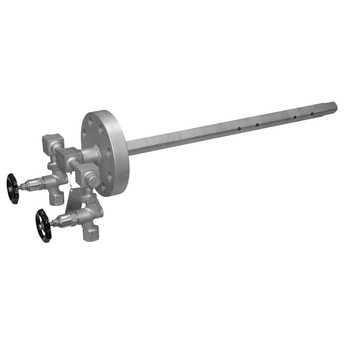

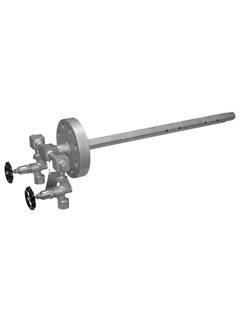

Deltatop DP63D

Dieses Produkt ist nicht mehr erhältlich.

Bitte sehen Sie sich die neue Generation unter "Vorgänger/Nachfolger" an, oder wenden Sie sich an Ihre lokale Endress+Hauser Niederlassung.

Funktionen und Spezifikationen

Zurück

Details

  • Messprinzip

    Differenzdruck

  • Produkt‐Headline

    Durchflussmessung für berechneten Volumen- oder Massendurchfluss. dp-Wirkdruckgeber.

    Staudrucksonde mit 42mm Diamantprofil.

  • Messaufnehmer‐Features

    Einstecksystem.

    Nennweite DN300...4000 ; 12...160".

    Ausfahrbare Version verfügbar.

    Bidirektionale Messung.

    Kompakt- oder Getrenntversion.

    Deltabar S/M Differenzdruck-Transmitter.

  • Nennweitenbereich

    DN 300 ... 4000

    12" ... 160"

  • Max. Messabweichung

    typisch 1% des berechneten Volumens oder der berechneten Masse.

  • Messbereich

    90 ... 100'000m3/h

  • Max. Prozessdruck

    PN6 ... 100

    Cl.150 ... 600

  • Messstofftemperaturbereich

    Kompaktversion:

    -200°C ... 200°C

    -328°F ... 392°F



    Getrenntversion:

    -200°C ... 1000°C

    -328°F ... 1832°F

  • Schutzart

    Transmitter (Deltabar):

    IP67

    NEMA6P

  • Anzeige/Bedienung

    Transmitter (Deltabar):

    LCD-Anzeige mit 4 Zeilen

    Bedienung mit 3 Tasten

    Quick setup

    HistoROM

  • Ausgänge

    Transmitter (Deltabar):

    4 ... 20 mA

  • Digitale Kommunikation

    Transmitter (Deltabar):

    HART

    PROFIBUS PA

    FOUNDATION Fieldbus

  • Zulassungen für explosionsgefährdeten Bereich

    Transmitter (Deltabar):

    ATEX

    FM

    CSA

    IEC

    TIIS

    NEPSI

  • Messprinzip

    Differenzdruck

  • Produkt‐Headline

    Durchflussmessung für berechneten Volumen- oder Massendurchfluss. dp-Wirkdruckgeber.

    Staudrucksonde mit 42mm Diamantprofil.

  • Messaufnehmer‐Features

    Einstecksystem.

    Nennweite DN300...4000 ; 12...160".

    Ausfahrbare Version verfügbar.

    Bidirektionale Messung.

    Kompakt- oder Getrenntversion.

    Deltabar S/M Differenzdruck-Transmitter.

  • Nennweitenbereich

    DN 300 ... 4000

    12" ... 160"

  • Max. Messabweichung

    typisch 1% des berechneten Volumens oder der berechneten Masse.

    Unsicherheit des Wirkdruckgebers ohne Berücksichtigung der Unsicherheit der Dichte oder Kompensation.

  • Messbereich

    2'000 ... 2'000'000 m3/h

  • Max. Prozessdruck

    PN6 ... 100

    Cl.150 ... 600

  • Messstofftemperaturbereich

    Kompaktversion:

    -200°C ... 200°C

    -328°F ... 392°F



    Getrenntversion:

    -200°C ... 1000°C

    -328°F ... 1832°F

  • Schutzart

    Transmitter (Deltabar):

    IP67

    NEMA6P

  • Anzeige/Bedienung

    Transmitter (Deltabar):

    LCD-Anzeige mit 4 Zeilen

    Bedienung mit 3 Tasten

    Quick setup

    HistoROM

  • Ausgänge

    Transmitter (Deltabar):

    4 ... 20 mA

  • Digitale Kommunikation

    Transmitter (Deltabar):

    HART

    PROFIBUS PA

    FOUNDATION Fieldbus

  • Zulassungen für explosionsgefährdeten Bereich

    Transmitter (Deltabar):

    ATEX

    FM

    CSA

    IEC

    TIIS

    NEPSI

  • Messprinzip

    Differenzdruck

  • Produkt‐Headline

    Durchflussmessung für berechneten Volumen- oder Massendurchfluss. dp-Wirkdruckgeber.

    Staudrucksonde mit 42mm Diamantprofil.

  • Messaufnehmer‐Features

    Einstecksystem.

    Nennweite DN300...4000 ; 12...160".

    Ausfahrbare Version verfügbar.

    Bidirektionale Messung.

    Kompakt- oder Getrenntversion.

    Deltabar S/M Differenzdruck-Transmitter.

  • Nennweitenbereich

    DN 300 ... 4000

    12" ... 160"

  • Max. Messabweichung

    typisch 1% des berechneten Volumens oder der berechneten Masse.

  • Messbereich

    90 ... 100'000m3/h

  • Max. Prozessdruck

    PN6 ... 100

    Cl.150 ... 600

  • Messstofftemperaturbereich

    Kompaktversion:

    -200°C ... 200°C

    -328°F ... 392°F



    Getrenntversion:

    -200°C ... 1000°C

    -328°F ... 1832°F

  • Schutzart

    Transmitter (Deltabar):

    IP67

    NEMA6P

  • Anzeige/Bedienung

    Transmitter (Deltabar):

    LCD-Anzeige mit 4 Zeilen

    Bedienung mit 3 Tasten

    Quick setup

    HistoROM

  • Ausgänge

    Transmitter (Deltabar):

    4 ... 20 mA

  • Digitale Kommunikation

    Transmitter (Deltabar):

    HART

    PROFIBUS PA

    FOUNDATION Fieldbus

  • Zulassungen für explosionsgefährdeten Bereich

    Transmitter (Deltabar):

    ATEX

    FM

    CSA

    IEC

    TIIS

    NEPSI

Dokumente / Handbücher / Software

  • Deltatop

    Differenzdruck-Durchflussmessung mit Staudrucksonden und
    Differenzdrucktransmitter Deltabar

    Technische Information (TI)
  • Deltatop - Staudrucksonden

    Differenzdruck-Durchflussmessung mit Staudrucksonden und
    Differenzdrucktransmitter Deltabar
    Das universelle Messsystem
    für Dampf, Gase und Flüssigkeiten

    Betriebsanleitung (BA)
  • Pomiary Automatyka Robotyka marzec 2007

    Klasyczne pomiary przep&
    322;ywu cieczy pary i gazów

    Publikationen (PU)
    09/08
    Polnisch
  • Control Engineering Polska kwiecie& 324; 2008

    Klasyczne pomiary przep&
    322;ywu cieczy, pary i gazów z u
    &
    380;yciem elementów spi&
    281;trzaj&
    261;cych

    Publikationen (PU)
    09/08
    Polnisch
  • 压力测量

    用于过程压力、差压、液位和流量测量的专业仪表

    Arbeitsgebiete (FA)
    09/15
    Chinesisch
  • Basınç Ölçümü

    Proses basıncı, fark basınç, seviye ve akış için güçlü enstrümanlar

    Arbeitsgebiete (FA)
    05/15
    Türkisch
  • Catálogo Medición de Presión

    Instrumentos para la medición de presión, presión diferencial, nivel y
    caudal de proceso

    Arbeitsgebiete (FA)
    03/17
    Spanisch
  • Druckmesstechnik

    Leistungsfähige Messgeräte für Prozessdruck, Differenzdruck, Füllstand
    und Durchfluss

    Arbeitsgebiete (FA)
    03/17
    Deutsch
  • Mesure de pression

    Appareils de mesure pour la pression de process, la pression
    différentielle, le niveau et le débit

    Arbeitsgebiete (FA)
    03/17
    fr
  • Pressure measurement

    Powerful instruments for process pressure, differential pressure, level
    and flow

    Arbeitsgebiete (FA)
    03/17
    Englisch
  • Misura della pressione

    Potenti strumenti per la misura della pressione di processo, pressione
    differenziale,
    livello e portata

    Arbeitsgebiete (FA)
    03/17
    Italienisch
  • Pressure measurement

    American version: Powerful instruments for process pressure,
    differential pressure, level
    and flow

    Arbeitsgebiete (FA)
    03/17
    Englisch
  • Pomiar ciśnienia

    Potężna aparatura do pomiaru
    ciśnienia procesowego, różnicy
    ciśnień, poziomu i przepływu

    Arbeitsgebiete (FA)
    03/14
    Polnisch
  • Komplettpaket Druckmesstechnik

    Ein Ansprechpartner - spart Zeit und reduziert Kosten

    Kompetenzbroschüre (CP)
    05/15
    Deutsch
  • Präzision für die Praxis Gasdurchfluss zuverlässig messen

    Verschleißfrei, wartungsfrei, stabil im Prozess und hochgenau:
    Gasdurchfluss-Messgeräte von Endress+Hauser

    Kompetenzbroschüre (CP)
    02/14
    Deutsch
  • Deltatop

    Produktwurzel: DV61S-, DP63D-, DP62D-, DP61D-, DO69S-, DO65F-, DO64P-, DO63C-, DO62C-, DO61W-, DN62S-, DN61S-
    Region/Land: Russia (TR CU)
    Zulassungsstelle: EAC
    Zündschutzart: Ex d IIC T6...T4 Gb, Ex ia IIC T6...T4 Gb

    Ex Ausrüstung
    Russisch
  • Deltatop

    Produktwurzel: DV61S-, DP69D-, DP63D-, DP62D-, DP61D-, DO65F-, DO64P-, DO63C-, DO62C-, DO61W-, DN62S-, DN61S-
    Region/Land: Russland
    Zulassungsstelle: Rosstandart
    Zulassungsnummer: DE.C.29.004.A_56261

    Metrology
    Russisch
  • Deltatop

    Produktwurzel: DO61W-, DO62C-, DO63C-, DO64P-, DO65F-, DP61D-, DP62D-, DP63D-
    Zulassungsstelle: RM RS

    Marine
    Russisch

Zubehör / Ersatzteile

Nr
Order code
Specification
    • Order code 71071875

      Schneidring DP63D, 316Ti

    • Order code 71071893

      Schneidringverschraubung DP63D, 316L

      Schneidring, 316L. Ohne Verlängerung.

    • Order code 71071896

      Schneidringverschraubung DP63D, Stahl

      Schneidring, Stahl. Ohne Verlängerung.

    • Order code 52015813

      Dichtring 17,7x24,0x2,7, PTFE, 4 Stück

      Verwendung: 3/5-fach Ventilblock DA63M.

    • Order code 52019117

      Dichtring 20,0x2,65, S-FKM 90, 4 Stück

      Dichtung FKM Viton. Verwendung: Deltatop, Deltaset.

    • Order code 71071897

      Schraubensatz UNF7/16x1-3/4",Stahl,Viton

      Bestehend aus: 4x Schraube, Länge 1-3/4", Stahl. 2x Dichtung FKM Viton. Verwendung: Ventilblöcke, gefräßt. DA63M, DPD61D/DPD62D/DPD63D, DO61W/DO62C/DO63C/DO65F. Nicht für Ventilblöcke + Anschluss IEC61518, beidseitig.

    • Order code 71071899

      Schraubensatz UNF7/16x1-3/4",Stahl,PTFE

      Bestehend aus: 4x Schraube, Länge 1-3/4", Stahl. 2x Dichtung PTFE. Verwendung: Ventilblöcke, gefräßt. DA63M, DPD61D/DPD62D/DPD63D, DO61W/DO62C/DO63C/DO65F. Nicht für Ventilblöcke + Anschluss IEC61518, beidseitig.

    • Order code 71071900

      Schraubensatz UNF7/16x2-1/4",Stahl,Viton

      Bestehend aus: 4x Schraube, Länge 2-1/4", Stahl. 2x Dichtung FKM Viton. Verwendung: Ventilblöcke, geschmiedet. DA63M, DPD61D/DPD62D/DPD63D, DO61W/DO62C/DO63C/DO65F. Nicht für Ventilblöcke + Anschluss IEC61518, beidseitig.

    • Order code 71071901

      Schraubensatz UNF7/16x2-1/4",Stahl,PTFE

      Bestehend aus: 4x Schraube, Länge 2-1/4", Stahl. 2x Dichtung PTFE. Verwendung: Ventilblöcke, geschmiedet. DA63M, DPD61D/DPD62D/DPD63D, DO61W/DO62C/DO63C/DO65F. Nicht für Ventilblöcke + Anschluss IEC61518, beidseitig.

    • Order code 71285305

      Schraubensatz UNF7/16x1-3/4",VA,Viton

      Bestehend aus: 4x Schraube, Länge 1-3/4", VA. 2x Dichtung FKM Viton. Verwendung: Ventilblöcke, gefräßt. DA63M, DP61D/DP62D/DP63D, DO61W/DO62C/DO63C/DO65F. Nicht für Ventilblöcke + Anschluss IEC61518, beidseitig.

    • Order code 71285307

      Schraubensatz UNF7/16x1-3/4", VA, PTFE

      Bestehend aus: 4x Schraube, Länge 1-3/4", VA. 2x Dichtung PTFE. Verwendung: Ventilblöcke, gefräßt. DA63M, DP61D/DP62D/DP63D, DO61W/DO62C/DO63C/DO65F. Nicht für Ventilblöcke + Anschluss IEC61518, beidseitig.

    • Order code 71285308

      Schraubensatz UNF7/16x2-1/4", VA, Viton

      Bestehend aus: 4x Schraube, Länge 2-1/4", VA. 2x Dichtung FKM Viton. Verwendung: Ventilblöcke, geschmiedet. DA63M, DP61D/DP62D/DP63D, DO61W/DO62C/DO63C/DO65F. Nicht für Ventilblöcke + Anschluss IEC61518, beidseitig.

    • Order code 71285310

      Schraubensatz UNF7/16x2-1/4", VA, PTFE

      Bestehend aus: 4x Schraube, Länge 2-1/4", VA. 2x Dichtung PTFE. Verwendung: Ventilblöcke, geschmiedet. DA63M, DP61D/DP62D/DP63D, DO61W/DO62C/DO63C/DO65F. Nicht für Ventilblöcke + Anschluss IEC61518, beidseitig.

    • Order code

      Produktauslauf Ersatzteile

    • Order code

      09/2017
