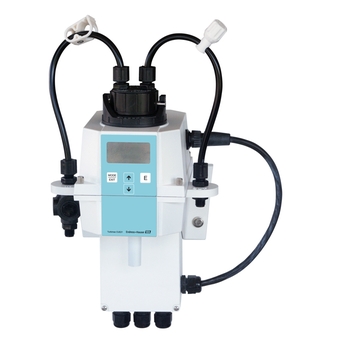

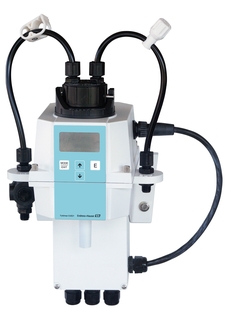

Online-Trübungsmessgerät
Turbimax CUE22

©Endress+Hauser
©Endress+Hauser

Kompaktes System mit Einstellung der Probenahmebedingung für Trink- und Prozesswasseranwendungen

Turbimax CUE22 ist ein zuverlässiges Trübungsmessgerät für eine kontinuierliche Messung nach U.S. EPA 180.1. Die Bedienung ist einfach: Wasser anschließen, Einstellungen anpassen und das System läuft wartungsfrei. Turbimax CUE22 führt Sie durch die Kalibrierung anhand vordefinierter Standards und hilft so die Wartung zu vereinfachen. Seine automatische Ultraschall-Reinigungsfunktion verlängert Serviceintervalle und bietet so erhebliche Einsparungen der Betriebskosten.

  • Vorteile

    • Lange Serviceintervalle senken Betriebskosten

    • Schnelle und einfache Kalibrierung, Verifizierung innerhalb von Sekunden

    • Geringes Volumen der Durchflussküvette sorgt für schnelles Ansprechen

    • Automatische Ultraschall-Reinigungsfunktion reduziert Wartungsaufwand

    • Durchfluss und Druck für Probenahme einstellbar

  • Anwendungsgebiet

    Turbimax CUE22 ist ein Online-Trübungsmessgerät für:

    • Trink- und Prozesswasser:
      - Prozessüberwachung
      - Filterüberwachung und Filterrückspülung in Wasserwerken
      - Wasserqualitätsüberwachung in Wasserwerken und Verteilungsnetzwerken

    • Utilities aller...

Funktionen und Spezifikationen

Zurück

Details

  • Messprinzip

    Ein-Strahl Streulichtsensor

  • Anwendung

    Kontinuierliche Online-Überwachung von :
    - Trinkwasser
    - Aufbereitetem Prozesswasser

  • Installation

    Kompaktgerät zur Bypass-Installation.

  • Merkmal

    " Weisslichtausführung
    " Schnelle und einfache Kalibrierung
    " Vollständige Erstkalibrierung in weniger als 5 Minuten
    " Validierung innerhalb weniger Sekunden
    " Reduzierte Kalibrierungskosten und schnelle Ansprechzeiten dank geringen Volumens der Durchflussküvette
    " Drastisch verlängerte Reinigungsintervalle durch automatische Ultraschallreinigung (Autoclean)
    " Einfaches modulares Design
    " Einfache Bedienung und Wartung
    " Kostengünstig durch modulare mikroprozessor-basierte Technologie
    " Schnelle, digitale Verbindungen dank RS-485 mit Modbus
    Optionale Funktionen
    " Durchflusskammer zur Unterdrückung von Luftblasen
    " Wiederverwendbares Kalibrier-Kit

  • Messbereich

    0 - 100 NTU

  • Messprinzip

    Trübungsmessung gemäß standardisierter 90°-Streulicht-Methode gemäß U.S.EPA 180.1 (Weißlicht)

  • Design

    Der ausgesendete Weißlichtstrahl wird durch die Feststoffpartikel im Medium gestreut. Die erzeugte Streustrahlung wird über Streulichtempfänger gemessen, die im Winkel von 90° zu der Lichtquelle angeordnet sind.

  • Material

    Gehäuse: ABS
    Durchflussarmatur: Nylon

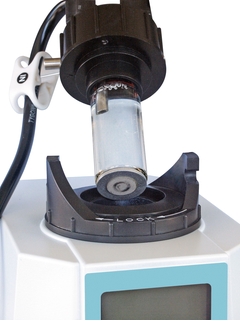

    Messküvette: Borsilikatglas
    Dichtung der Messküvette: Silikon
    Anschlussstücke der Durchflussarmatur: Polypropylen
    Verriegelungsstifte der Durchflussarmatur:Nicht-rostender Stahl (AISI 304 oder AISI 303)
    Einlassleitung: Nicht-rostender Stahl (AISI 316)

  • Maße

    347,16 x 207,65 x 196,85 mm

  • Prozesstemperatur

    1°C - 50°C

  • Prozessdruck

    max. 13,78 bar über integrierten Durchflussregler gesteuert.

  • Anschluss-Schutzart

    IP66

  • Ausgang

    4-20mA, galvanisch getrennt
    Bi-direktionaler RS-485, Modbus optional.
