Spezifikation im Überblick
-
Prozesstemperatur
-60 °C...+280 °C
(300°C, 50h kumuliert) -
Prozessdruck / max. Überlastdruck
Vakuum...100 bar
-
Min. Mediumsdichte
0,5g/cm³ (0,4g/cm³ optional)
Anwendungsgebiet

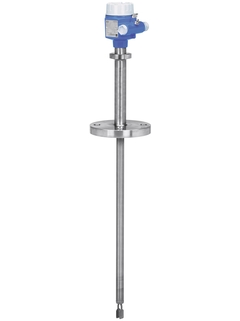

Der Liquiphant FTL71 ist ein Grenzschalter mit Rohrverlängerung zur Verwendung in explosionsgefährdeten Bereichen mit allen internationalen Zertifikaten. Insbesondere für Hochtemperatur-Anwendungen mit bis zu 280°C geeignet. Der FTL71 bietet funktionale Sicherheit SIL2/SIL3 und mit der zweiten Prozessabdichtung (second line of defense) kann ein Höchstmaß an Sicherheit und Verfügbarkeit der Messstelle garantiert werden. Zuverlässige Messwerte, unbeeinflusst von: Strömungen, Turbulenzen, Luftblasen, Schaum, Vibration, Feststoffanteile oder Ansatz.
Grenzschalter für alle Flüssigkeiten.
Prozessanschlüsse: Gewinde und Flansche
Temperatur: -60 bis +280 °C
Druck: -1 bis +100 bar
Sensormaterial: 316L, Alloy (PFA und Email auf Anfrage)
Internationale Explosionsschutzzertifikate, Überfüllsicherung WHG, SIL, Schiffbauzulassung
Vorteile
Einsatz in Sicherheitssystemen mit Anforderungen an die funktionale Sicherheit bis SIL2 gemäß IEC 61508/IEC 61511-1
Mit eingeschweißter gasdichter Durchführung höchste Sicherheit auch bei Beschädigung des Sensors
Vielfalt an Elektroniken, z. B. NAMUR-, Relais-, DC-PMP-, Thyristor-, PFM-Signal-Ausgang: passender Anschluss für jede Prozesssteuerung
Große Auswahl an Prozessanschlüssen: universell einsetzbar
Keine Kalibration notwendig, einfache Inbetriebnahme
Keine mechanisch bewegten Teile: wartungsfrei, kein Verschleiß, lange Lebensdauer.
Überwachung der Schwinggabel auf Beschädigung: funktionssicherFDA konformes Material (PFA Edlon)
