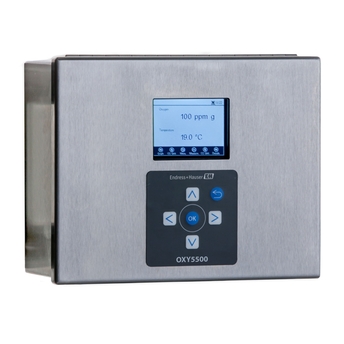

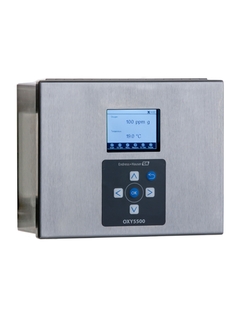

Produktbild: Sauerstoffanalysebox OXY5500, Ansicht von rechts

Sauerstoffanalysegerät OXY5500

Genaue und zuverlässige O₂-Messungen für Erdgas und Anwendungen der Gasverarbeitung

OXY5500

Vergleich

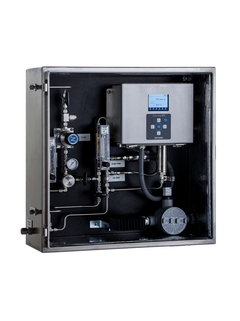

Produktbild: Sauerstoffanalysebox OXY5500, im Schaltschrank, Ansicht von rechts — OXY5500 mit Probenentnahmesystem in beheiztem Gehäuse

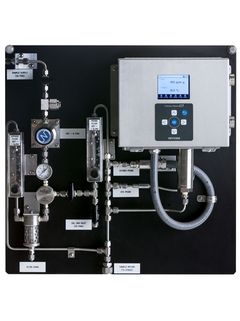

Produktbild: Sauerstoffanalysebox OXY5500, im Schaltschrank montiert, Frontansicht — Kompletter Analyseschaltschrank OXY5500 mit Probenentnahmesystem

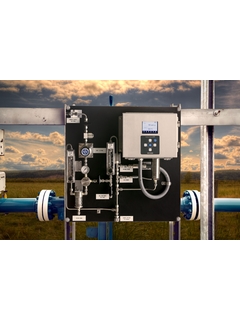

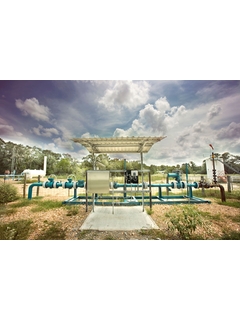

Produktbild: Sauerstoffanalysebox OXY5500, Schaltschrankmontage, an Erdgaspipeline installiert

Die QF-Technologie (Quenched Fluorescence) eignet sich hervorragend für Messungen in Erdgas und Anwendungen der Gasverarbeitung

Spezifikation im Überblick

Messgrößen

Konzentration
Küvettendruck
Küvettentemperatur
Ex-Zulassungen

ATEX / IECEx - Zone 2
CSA Class I, Division 2

Alle Spezifikationen anzeigen

Anwendungsgebiet

Das Sauerstoffanalysegerät OXY5500 ist ein kompaktes, einkanaliges Standalone-Analysegerät, das die QF-Technologie (Quenched Fluorescence) nutzt, um zuverlässig den Sauerstoffgehalt in Erdgas und in Anwendungen der Gasverarbeitung zu messen. Eine Sensorsonde wird in den Prozessstrom eingeführt und über einen Lichtwellenleiter mit der Steuerung verbunden. Der OXY5500 ist nicht nur mit einer LCD-Anzeige und einem integriertem Datenlogger ausgestattet, sondern es stehen auch komplette Probenaufbereitungssysteme sowie die Software für eine PC-Schnittstelle zur Verfügung.

Messungen der Erdgasqualität in Produktion, Lagerung, Transport und Verteilung

Überwachung in Erdgas, der Produktion vorgeschalteten Prozessen und an Förderstätten

Messbereich von ppm bis zu 20 % O₂

Vorteile

Einfache Navigation durch Anzeige und Menü
Kleiner optischer Sensor ohne Membran oder Verbrauchschemikalien
Optische Messung mit schneller, kontinuierlicher Ansprechzeit
Exzellente Langzeitstabilität
Nicht durch H₂S beeinflusst
Keine beweglichen Teile, einfache Bedienung
Datenprotokollierung über 30 Tagen

Xpert Auswahl

Höchster Nutzen durch Spezialisierung auf Anwendung
Einfache Installation und Bedienung

Leistungsumfang

Einfache Auswahl

Variabel

Was ist FLEX?

Xpert Selection: Herausragende Leistung für besondere Anwendungen

Perfekt für Basisanwendungen
Einfachste Auswahl, Installation und Bedienung

Leistungsumfang

Einfache Auswahl

Was ist FLEX?

Optimierter Leistungsumfang für Standardanwendungen
Einfache Auswahl, Installation und Bedienung

Leistungsumfang

Einfache Auswahl

Was ist FLEX?

Maximaler Leistungsumfang für breiten Einsatzbereich
Einfache Installation und Bedienung

Leistungsumfang

Einfache Auswahl

Was ist FLEX?

Höchster Nutzen durch Spezialisierung auf Anwendung
Einfache Installation und Bedienung

Leistungsumfang

Einfache Auswahl

Variabel

Was ist FLEX?

FLEX Auswahl	Leistungsumfang	Einfache Auswahl
F L E X Fundamental Auswahl Perfekt für Basisanwendungen	Leistungsumfang	Einfache Auswahl
F L E X Lean Auswahl Optimierter Leistungsumfang für Standardanwendungen	Leistungsumfang	Einfache Auswahl
F L E X Extended Auswahl Maximierte Effizienz in Standardanwendungen im Life Cycle	Leistungsumfang	Einfache Auswahl
F L E X Xpert Auswahl Herausragende Leistung für besondere Anwendungen	Leistungsumfang	Einfache Auswahl Variabel

Mehr zur FLEX Auswahl

Loading alternative products

Erfolgsstorys

Wasserstoffbeimischung für erdgasbetriebene Turbinen

Ein Kraftwerk von Long Ridge Energy zeigt erfolgreich die Einsatzfähigkeit von sauberem Wasserstoff in der globalen Strom- und Energieindustrie.
Die ganze Geschichte
Verbesserte Messung des Wassergehalts in Erdgas (EN)

Die neuen TDLAS-Analysatoren verfügen über ein modernes Design und mehr Anschlussmöglichkeiten für eine hohe Genauigkeit und Zuverlässigkeit.
Die ganze Geschichte
H₂O in Förderung, Lagerung und Transport von Erdgas

Messung der Feuchtigkeit in Leitungen in der Erdgaslieferkette mit der TDLAS-Technologie.
Die ganze Geschichte
LNG: Lkw-Verladung

Finden Sie heraus, wie Sie die Zusammensetzung von LNG bei der Beladung von LKWs mit Hilfe eines Raman-Rxn4-Analysators genau messen können.
Die ganze Geschichte
Raman-Spektroskopie für den eichpflichtigen Verkehr von LNG

Sehen Sie sich die Ergebnisse des GERG-Reports über den Einsatz eines Raman-Rxn4-Analysators und einer Raman-Rxn-41-Tieftemperatursonde für die zuverlässige Messung der chemischen Zusammensetzung bei eichpflichtigen LNG-Anwendungen an.
Die ganze Geschichte

Sprache:	Deutsch
Version:	09/10/2021
Dateigröße:	15.8 MB
Dateiname:	BA02195CDE_0121.pdf

Sprache:	Englisch
Version:	13/10/2021
Dateigröße:	816.7 KB
Dateiname:	TI01656CEN_01.21.pdf

Sprache:	Englisch
Version:	13/10/2021
Dateigröße:	816.7 KB
Dateiname:	TI01656CEN_01.21.pdf

Sprache:	Deutsch
Version:	09/10/2021
Dateigröße:	15.8 MB
Dateiname:	BA02195CDE_0121.pdf

Sprache:	Deutsch
Version:	09/10/2021
Dateigröße:	3.5 MB
Dateiname:	BA02196CDE_0121.pdf

	EN	DE
09/10/2021

	EN	DE
09/10/2021

	EN	DE
09/10/2021

Sauerstoffanalysegerät OXY5500

Genaue und zuverlässige O2-Messungen für Erdgas und Anwendungen der Gasverarbeitung

Spezifikation im Überblick

Messgrößen

Ex-Zulassungen

Anwendungsgebiet

Vorteile

Xpert Auswahl

Erfolgsstorys

Wasserstoffbeimischung für erdgasbetriebene Turbinen

Verbesserte Messung des Wassergehalts in Erdgas (EN)

H2O in Förderung, Lagerung und Transport von Erdgas

LNG: Lkw-Verladung

Raman-Spektroskopie für den eichpflichtigen Verkehr von LNG

Messprinzip

Produkttitel

Kanäle

Analyte und Messbereiche

Messgrößen

Umgebungstemperaturbereich

Arbeitsdruckbereich

Mediumsberührende Materialien Analysegerät

Spannungsversorgung

Kommunikation

Gehäusewerkstoffe

Ex-Zulassungen

Schutzart

Produktsicherheit

Back

OXY5500 Optical Oxygen Analyzer

OXY5500 QF Gas Analyzer

OXY5500 QF Gas Analyzer

OXY5500 Optical Oxygen Analyzer

OXY5500 Optical Oxygen Analyzer SCS Operating Instructions

OXY5500 Transportable Analyzer Connection/Operation

OXY5500 Optical Oxygen Analyzer

OXY5500 Optical Oxygen Analyzer Service Software Operating Instruction

Approval drawings - For TDLAS and QF analyzers

Real-time quality measurements in biogas and biomethane

Energy transition - Our gas analyzers are ready

TDLAS and QF analyzers application guide - Accurate and reliable measurement of H2O, H2S, CO2, C2H2, NH3, and O2

Back

6100002648 - Entlastungsventil

6101671208 - Membranabscheider, ¼ zoll

6100002193 - Membran- und O-Ring

2800002057 - Membranabscheiderdeckel O-R

61303042S4 - Kugelhahn, 1/4 zoll

6134100274 - Durchflussmesser, 0-2 SLPM

5300002003 - Thermostat, Sonde, 120VAC

EX3700000001 - Fenster, Gehäuse

EX1600000001 - Fensterdichtung, Gehäuse

EX4000000001 - Spannungsversorgung, Baug

EX4000000003 - Spannungsversorgung, DC

6100002365 - Vordere Ferrule, 4MM

6100002366 - Zurück Ferrule, 4MM

6100002342 - Schlauch Reduzierstück, 4mm

5500002038 - RTD Probe, 100 Ohm

5500002039 - RTD Probe, 100 Ohm

6100002786 - Schlauch Reduzierstück

EX5500000001 - Drucktransmitter

6100224014 - Stiftstecker

4900002239 - OXY5500 Bedienungsanleitung

6100002338 - Durchflussmessgerat

6100002767 - Regler, Druck

6100002839 - Regler, Druck

5300002036 - Heizung (DIV. 1)

6101520074 - Fitting, Filter

6100002186 - Filterelement

3100002235 - OXY5500 Optical Fiber

3100002242 - OXY5500 Optical Fiber

3100002243 - OXY5500 Optical Fiber

3100002239 - OXY5500 Optical Fiber

3100002240 - OXY5500 Optical Fiber

3100002241 - OXY5500 Optical Fiber

3100002236 - OXY5500 Optical Fiber

3100002237 - OXY5500 Optical Fiber

3100002238 - OXY5500 Optical Fiber

1100002194 - OXY5500 Probe Conduit Kit

1100002192 - OXY5500 Temp Sensor Kit

1100002193 - OXY5500 Temp Sensor Kit
